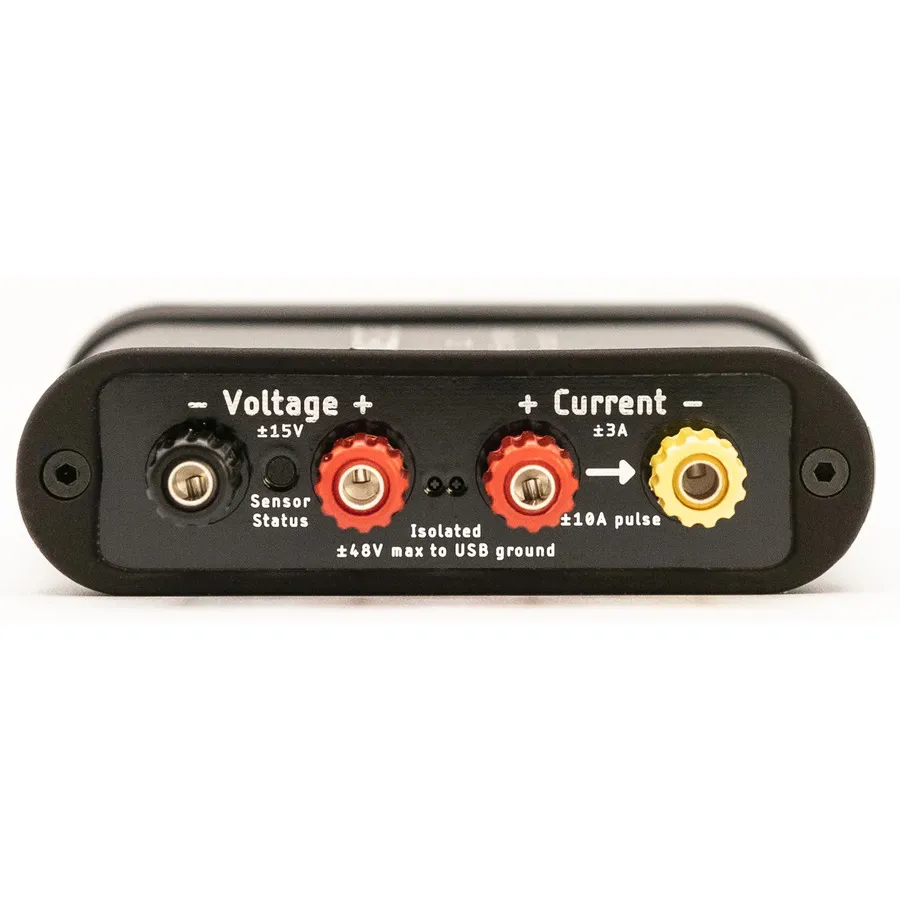

Joulescope JS220-K001 DC Energy Analyzer

Огляд

Joulescope JS220-K001 — прецизійний аналізатор енергії DC, розроблений для одночасного вимірювання струму та напруги в широкому динамічному діапазоні. Він захоплює дані від наноамперів до ампер, що робить його ідеальним для профілювання потужності сучасних портативних та IoT пристроїв. З 2 мільйонами вибірок на секунду та смугою пропускання 300 кГц, він відображає хвильові форми як осцилограф, забезпечуючи точні вимірювання з мінімальним впливом на тестований пристрій.

Основні характеристики

• Роздільна здатність 0,5 нА з 34-бітовим динамічним діапазоном
• Діапазон напруги 15 В, безперервний струм 3 А (імпульси до 10 А)
• Смуга пропускання 300 кГц із 2 мільйонами вибірок на секунду
• Швидке перемикання 1 мкс між резисторами шунта для безперервної зміни діапазону
• Автоматичний вибір шунта підтримує максимальний спад напруги 20 мВ
• Обчислює потужність, енергію та заряд у реальному часі
• 4 вводи загального призначення та 2 виводи загального призначення
• USB 2.0 високошвидкісне з'єднання з USB-C
• Ізольовані порти датчиків від USB
• Бібліотека Python та підтримка скриптів
• Програмне забезпечення з відкритим кодом для Windows, macOS та Linux

Застосування

• Профілювання та оптимізація енергоспоживання мікропроцесорів та мікроконтролерів
• Оптимізація енергоспоживання обладнання
• Оптимізація струму в режимі очікування та режиму очікування пристрою
• Усунення несправностей обладнання та програмного забезпечення
• Характеристика програмного забезпечення та профілювання переривань
• Попередня перевірка відповідності USB інруш та стану очікування
• Загальне вимірювання струму, напруги, потужності та енергії

Комплектація

• Кейс для перенесення
• Кабель GPIO 25 см
• USB кабель 5 футів
• Посібник з швидкого старту
• Шестигранний ключ для заміни передньої панелі
