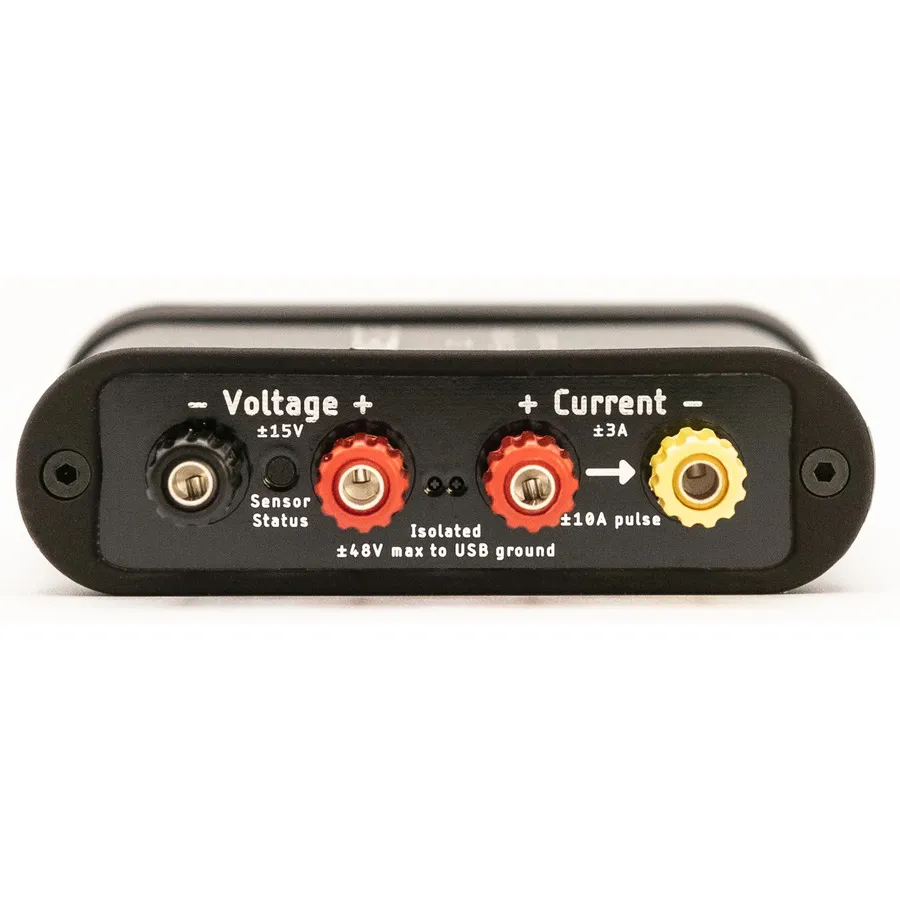

Joulescope JS220-K000 DC Energy Analyzer

Огляд

Joulescope JS220-K000 — це прецизійний аналізатор енергії DC, який точно вимірює струм і напругу для обчислення потужності та енергії. Розроблений для інженерів, які розробляють енергоефективні продукти, він справляється з широким динамічним діапазоном струму сучасних пристроїв на батареях та IoT, вимірюючи від наноампер (nA) до ампер (A) з виключною точністю та безперервним вимірюванням.

Основні характеристики

• Діапазон напруги 15V, постійний діапазон струму ±3A (імпульси 10A)
• Розділення 0.5 nA, еквівалент 34-бітовому динамічному діапазону
• Пропускна здатність 300 kHz з 2 мільйонами зразків на секунду
• 16-бітові одночасні вимірювання струму та напруги
• Швидке перемикання 1 µs між шунтуючими резисторами
• Технологія Enwavify для послідовних вимірювань через зміни діапазону струму
• Обчислює потужність, енергію та заряд
• 4 входи загального призначення та 2 виходи загального призначення
• 1 BNC тригер, що можна налаштувати на вхід або вихід
• USB 2.0 високошвидкісний з USB C роз'ємом
• Порти датчиків ізольовані від USB
• Низьке падіння напруги 25 mV при 1A
• Бібліотека Python з відкритим кодом та підтримка скриптів
• Крос-платформна підтримка: Windows, macOS, Linux

Застосування

• Профілювання та оптимізація потужності мікропроцесора та мікроконтролера
• Оптимізація потужності апаратного забезпечення та пошук неполадок
• Оптимізація струму сну для низькопотужних пристроїв
• Характеризація програмного забезпечення та профілювання підпрограм обробки переривань
• Попередня перевірка вплив та зупинення USB струму
• Загальне вимірювання струму, напруги, потужності та енергії

Комплектація

• Інструмент Joulescope JS220 з встановленою передньою панеллю з клеммниками
• Кейс для перенесення
• Кабель GPIO 25 см
• USB кабель 5 ft
• Посібник швидкого старту
• Ключ Allen для заміни передньої панелі
