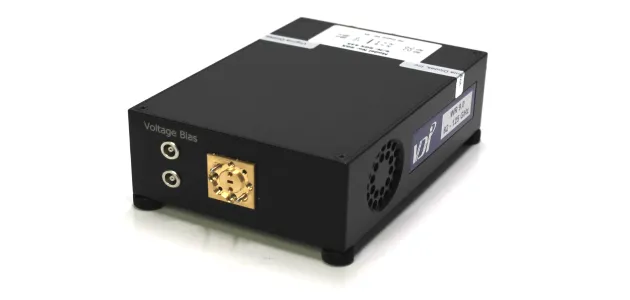

Virginia Diodes WR4.3SGX-M Signal Generator Extension Module
Virginia Diodes WR4.3SGX-M модуль розширення генератора сигналу
Запитати ціну
Virginia Diodes WR4.3SGX-M is a THz frequency extender module for microwave signal generators, covering 170-260 GHz with 8/3 dBm output power.
Деталі продукту
| Модель | WR4.3SGX-M |
| Виробник | Virginia Diodes |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Virginia Diodes WR4.3SGX-M — це міні-модуль розширення генератора сигналу (SGX), який забезпечує високопродуктивне розширення частотного діапазону мікрохвильових генераторів у терагерцовий (THz) діапазон. Це готове до експлуатації рішення, сумісне з будь-яким мікрохвильовим генератором, що відповідає вказаним вимогам вхідної частоти та потужності.
Основні характеристики
- Розширення THz частоти: 170–260 ГГц (смуга WR4.3)
- Висока вихідна потужність: 8 dBm типова, 3 dBm мінімальна
- Гнучкі коефіцієнти множення: 18x (низькочастотний вхід) та 6x (високочастотний вхід)
- Низький вміст гармонік: краще ніж -20 dBc типово
- TTL керований ON/OFF модуляцією до ~kHz
- Керування потужністю RF з керуванням напругою
- Компактний форм-фактор: 5 x 3.5 x 1.5 дюйма
- Включає 9V DC блок живлення
Вимоги до вхідної частоти
- Діапазон низькочастотного вхідного сигналу: 9.44–14.44 ГГц (з множенням 18x)
- Діапазон високочастотного вхідного сигналу: 28.33–43.33 ГГц (з множенням 6x)
- Роз'єм RF вихідного сигналу: UG-387/U-M (WR-4.3)
Застосування
- Джерело THz частоти для тестування та вимірювання
- Характеризація високочастотних компонентів
- Тестування схем та антен у субмілімітровій смузі
