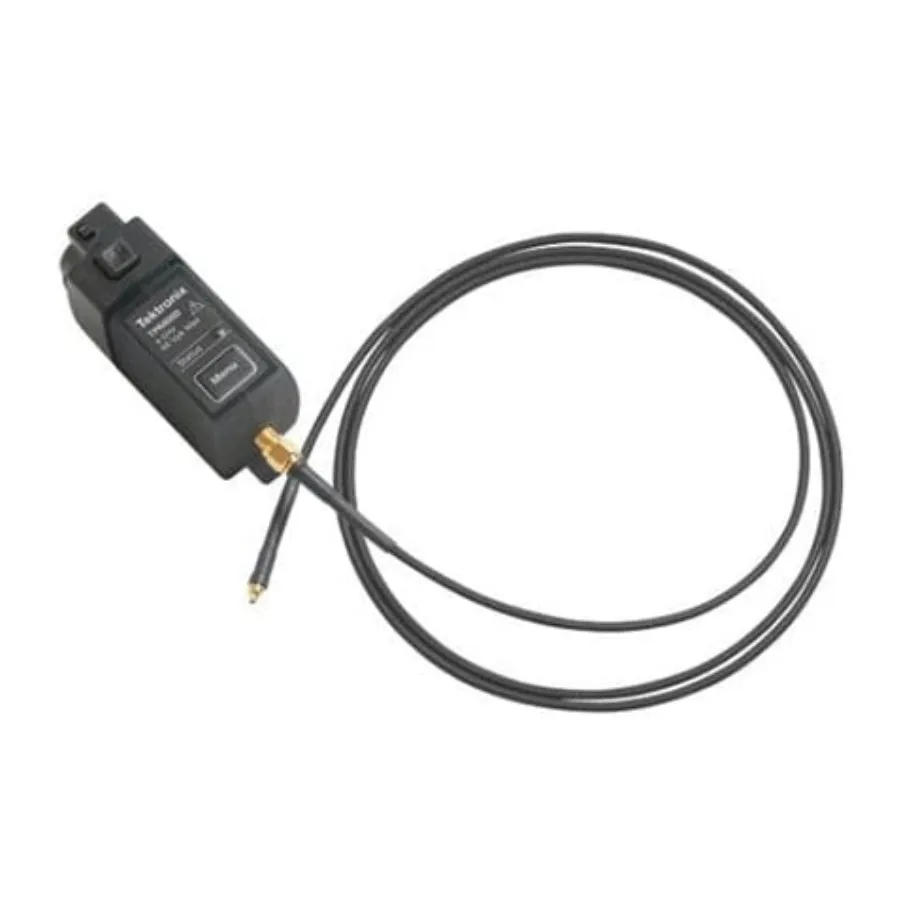

Tektronix TPR4000 Active Power Rail Probe
Tektronix TPR4000 активний зонд живлення
Запитати ціну
Tektronix TPR4000 active power rail probe offers 4 GHz bandwidth, 60V DC dynamic range, and 1.25x attenuation for precision oscilloscope measurements.
Деталі продукту
| Модель | TPR4000 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TPR4000 — активний зонд для живлення, розроблений для прецизійних вимірювань за допомогою осцилографа в додатках моніторингу розподілу потужності та напруги живлення. З пропускною здатністю 4 GHz та динамічним діапазоном 60V забезпечує точне придбання сигналів з низькою шумом в мережах доставки потужності.
Основні характеристики
- Пропускна здатність: DC до 4 GHz (режим DC coupling), 10 kHz до 4 GHz (режим DC reject)
- Динамічний діапазон: До 60 V DC із можливістю 1 Vp-p AC
- Ослаблення: 1.25x для узгодженого імпедансу осцилографа
- Вхідний імпеданс: 50 ohm
- Довжина кабелю: 1.3 m з роз'ємом TekVPI
Застосування
- Аналіз мереж розподілу потужності (PDN)
- Моніторинг напруги живлення
- Вимірювання цілісності високочастотної потужності
Характеристики
| Bandwidth | 4 GHz |
| Attenuation | 1.25X |
| Maximum Input Voltage | 60 V |
| Input Impedance | 50 kΩ |
| Cable Length | 51.18" |
| Series | TPR Series |
| Operating Temperature Range | 0-50°C |
| Risetime | 0.282 ns |
| Series Compatibility | 6 series MSO, 5 series MSO, 4 Series MSO, 3 Series MDO |
| Type | Active Probe |
| Warranty | 1 Year |
