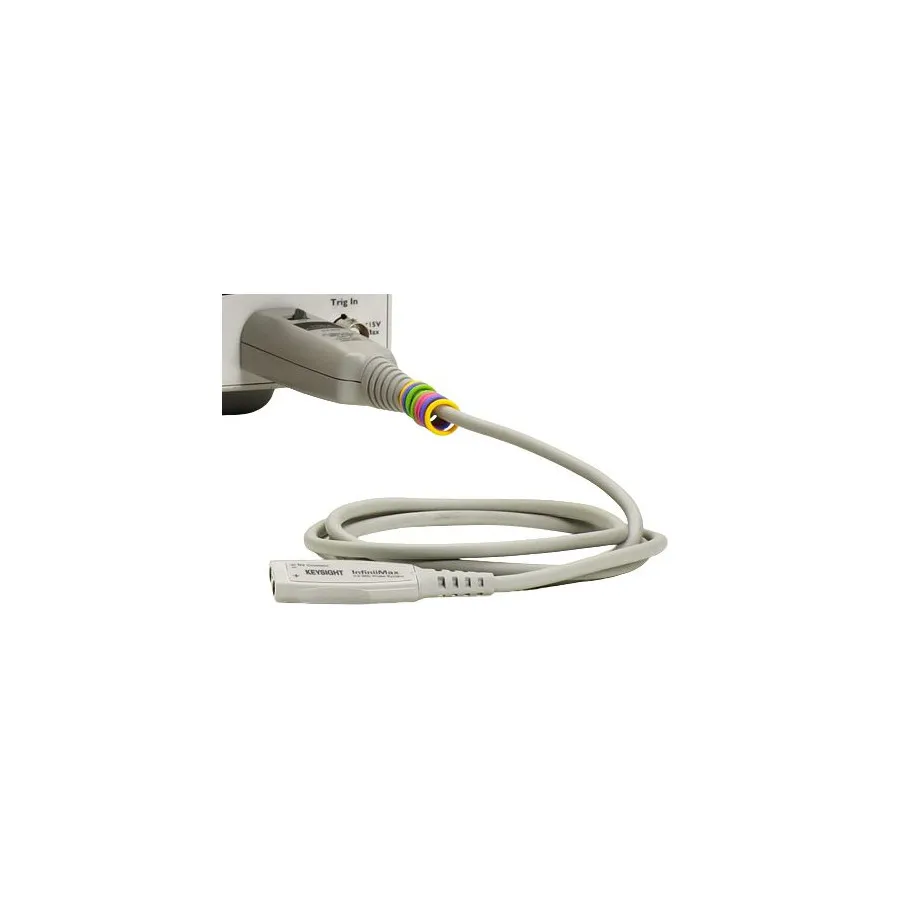

Keysight 1131B InfiniiMax 3.5 GHz Differential Probe Amplifier

Огляд

Keysight 1131B — це диференціальний зонд-підсилювач із смугою пропускання 3.5 ГГц, розроблений для високошвидкісного диференціального та однозакінченого зондування в проектуванні вбудованих систем. У складі серії InfiniiMax він оптимізований для роботи з осцилографами Infiniium 2.5-3 ГГц. Зонд забезпечує надзвичайно низьку вхідну ємність, плоску амплітудно-частотну характеристику та запатентовану технологію зондувального наконечника для забезпечення мінімального навантаження та чудової точності сигналу. 1131B — це RoHS-сумісна версія 1131A із 100% еквівалентністю за формою, розміром та функціональністю.

Основні характеристики

• Смуга пропускання зонда 3.5 ГГц, оптимізована для осцилографів 2.5-3 ГГц
• Смуга пропускання системи до 1 ГГц на осцилографах 1 ГГц
• Надзвичайно низька вхідна ємність (0.27-0.34 pF диференціальна, 0.44-0.67 pF однозакінчена)
• Динамічний діапазон ±2.5 В із можливістю зміщення постійного струму ±12 В
• Максимальна напруга ±30 В
• Запатентована технологія зондувального наконечника для мінімального навантаження на DUT
• Широкий асортимент голівок зондів та аксесуарів

Застосування

• Високошвидкісне диференціальне зондування сигналів в системах на кристалі
• Вимірювання однозакінченого сигналу в складних схемах
• Налагодження та перевірка високочастотних проектів на осцилографах 2.5-3 ГГц
