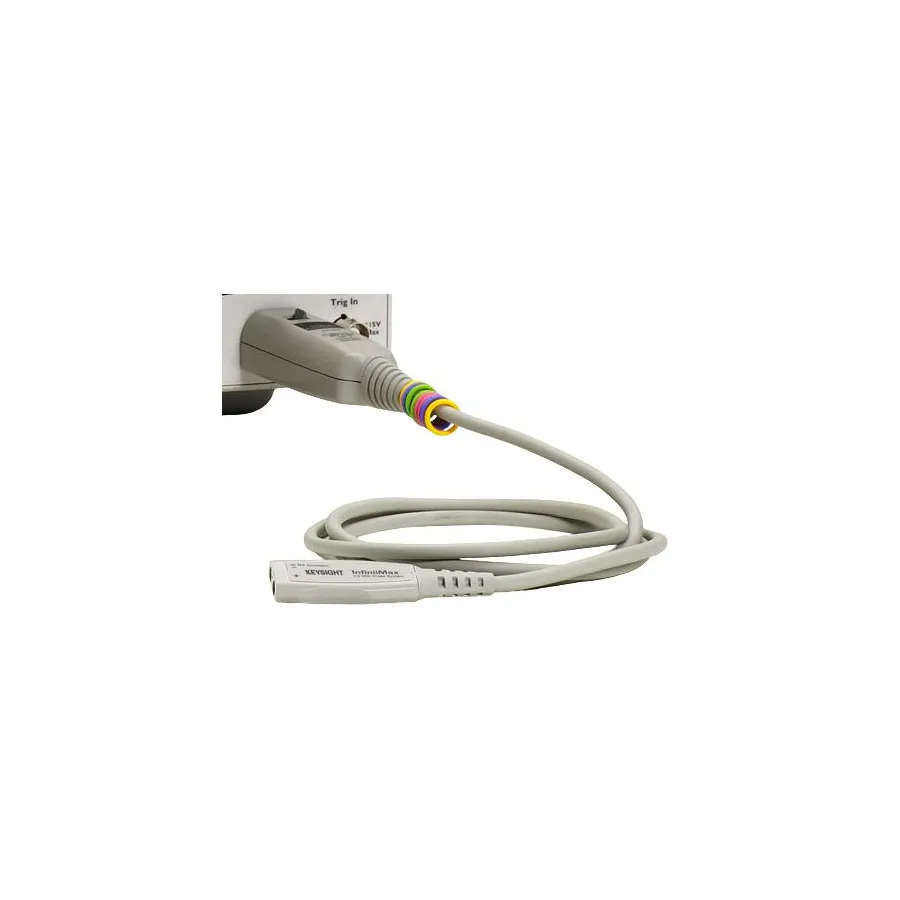

Keysight 1130B InfiniiMax диференціальний зонд-підсилювач 1.5 ГГц
Keysight 1130B InfiniiMax 1.5 GHz Differential Probe Amplifier
Keysight 1130B is a 1.5 GHz differential probe amplifier for high-speed embedded designs with ultra-low input capacitance and superior signal fidelity.
Деталі продукту
| Модель | 1130B |
| Виробник | Keysight |
| Категорія | Щупи для осцилографів |
| Наявність | На замовлення |
Опис
Огляд
Keysight 1130B — це диференціальний зонд-підсилювач із смугою пропускання 1.5 ГГц, розроблений для високошвидкісного диференціального та однозакінченого зондування в проектуванні вбудованих систем. У складі серії InfiniiMax він забезпечує надзвичайно низьку вхідну ємність, плоску амплітудно-частотну характеристику та запатентовану технологію зондувального наконечника для забезпечення чудової точності сигналу з мінімальним навантаженням на досліджуваний пристрій. 1130B — це RoHS-сумісна версія 1130A із 100% еквівалентністю за формою, розміром та функціональністю.
Основні характеристики
- Смуга пропускання зонда 1.5 ГГц із смугою пропускання системи 1 ГГц на осцилографах 1 ГГц
- Надзвичайно низька вхідна ємність (0.27-0.34 pF диференціальна, 0.44-0.67 pF однозакінчена)
- Динамічний діапазон ±2.5 В із можливістю зміщення постійного струму ±12 В
- Максимальна напруга ±30 В
- Запатентована технологія зондувального наконечника для мінімального навантаження на DUT
- Дизайн, сумісний з RoHS
Застосування
- Високошвидкісне диференціальне зондування сигналів в системах на кристалі
- Вимірювання однозакінченого сигналу в складних схемах
- Налагодження та перевірка високочастотних цифрових проектів
Комплектація
- Вимагає головок зондів або наборів зв'язку (E2669B диференціальна або E2668B однозакінчена)
- Рекомендується диференціальний браузер-набір E2675B для підвищення зручності та універсальності
Характеристики
| Series | Infiniimax Series |
| Bandwidth | 1.5 GHz |
| Attenuation | 10X |
