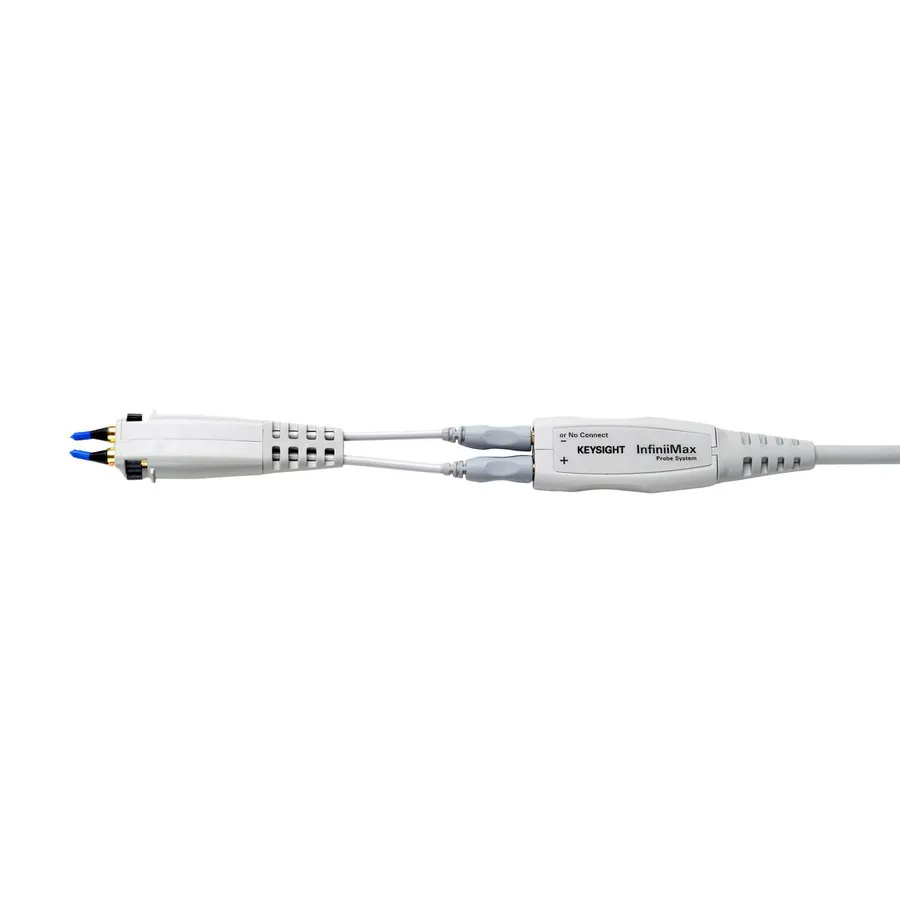

Keysight 1134B InfiniiMax Differential Probe

Огляд

Keysight 1134B — це 7 GHz InfiniiMax диференціальний пробник-підсилювач, розроблений для високошвидкісного диференціального або односторонного зондування в інтегрованих конструкціях. Повністю сумісний з осцилографами Infiniium 6 GHz, характеризується надзвичайно низькою вхідною ємністю, плоскою частотною характеристикою та запатентованою технологією резисторного наконечника. 1134B — це RoHS-сертифікована версія 1134A з 100% еквівалентністю за формою, розміром, функціональністю та ціною.

Основні характеристики

• Пропускна спроможність: 7 GHz
• RoHS-сертифікований дизайн
• Диференціальний вхідний опір: 50 кОм
• Диференціальна вхідна ємність: 0.27-0.34 пФ
• Динамічний діапазон: ±2.5V
• Діапазон зміщення постійного струму: ±12V
• Максимальна напруга: ±30V
• Запатентована технологія резисторного наконечника для мінімального навантаження на DUT

Застосування

• Високошвидкісне диференціальне зондування в інтегрованих конструкціях
• Захоплення сигналу з осцилографами 6 GHz
• Точне тестування та налагодження схем

Комплектація

• E2669B Differential/Single-ended Connectivity Kit
• E2668B Single-ended connectivity kit
• E2675B Differential Browser Kit for InfiniiMax Probes
• E2677B InfiniiMax 12 GHz differential solder-in probe head
• E2678B InfiniiMax single-ended/differential socketed probe head and accessories
