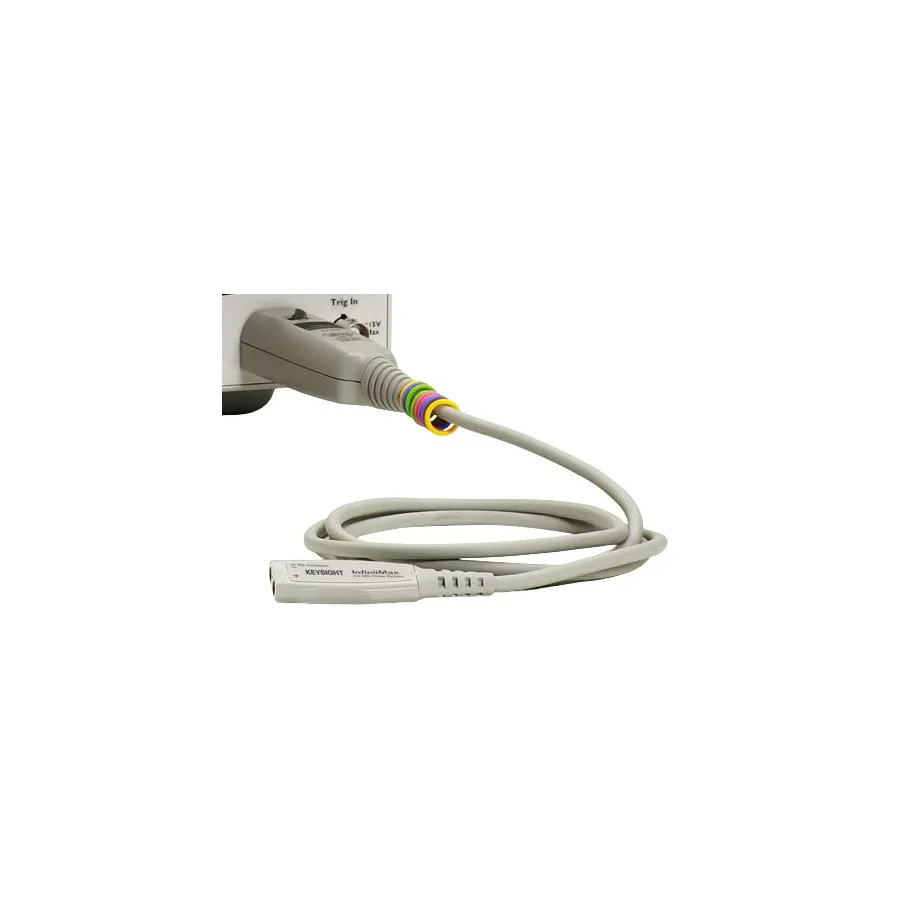

Keysight 1132B InfiniiMax 5 GHz Differential Probe Amplifier
Keysight 1132B InfiniiMax диференціальний зонд 5 ГГц
Keysight 1132B is a 5 GHz differential probe amplifier for high-speed embedded designs, optimized for 4 GHz Infiniium oscilloscopes with ultra-low input capacitance.
Деталі продукту
| Модель | 1132B |
| Виробник | Keysight |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Keysight 1132B — це диференціальний зонд-підсилювач із смугою пропускання 5 ГГц, розроблений для високошвидкісного диференціального та однозакінченого зондування в проектуванні вбудованих систем. У складі серії InfiniiMax він оптимізований для роботи з осцилографами Infiniium 4 ГГц. Зонд забезпечує надзвичайно низьку вхідну ємність, плоску амплітудно-частотну характеристику та запатентовану технологію зондувального наконечника для забезпечення мінімального навантаження та чудової точності сигналу. 1132B — це RoHS-сумісна версія 1132A із 100% еквівалентністю за формою, розміром та функціональністю.
Основні характеристики
- Смуга пропускання зонда 5 ГГц, оптимізована для осцилографів 4 ГГц
- Надзвичайно низька вхідна ємність (0.27-0.34 pF диференціальна, 0.44-0.67 pF однозакінчена)
- Динамічний діапазон ±2.5 В із можливістю зміщення постійного струму ±12 В при використанні зміщення зонда
- Максимальна напруга ±30 В
- Запатентована технологія зондувального наконечника для мінімального навантаження на DUT
- Широкий асортимент голівок зондів та аксесуарів
Застосування
- Високошвидкісне диференціальне зондування сигналів в системах на кристалі
- Вимірювання однозакінченого сигналу в складних схемах
- Налагодження та перевірка високочастотних проектів на осцилографах 4 ГГц
Характеристики
| Bandwidth | 5 GHz |
| Attenuation | 10X |
| Input Capacitance | 0.27 pF |
| Maximum Input Voltage | 30 V |
| Input Impedance | 50 kΩ |
| Interface | AutoProbe1 |
| Series | 1130B Series |
| Type | Differential Probe |
Запит ціни
