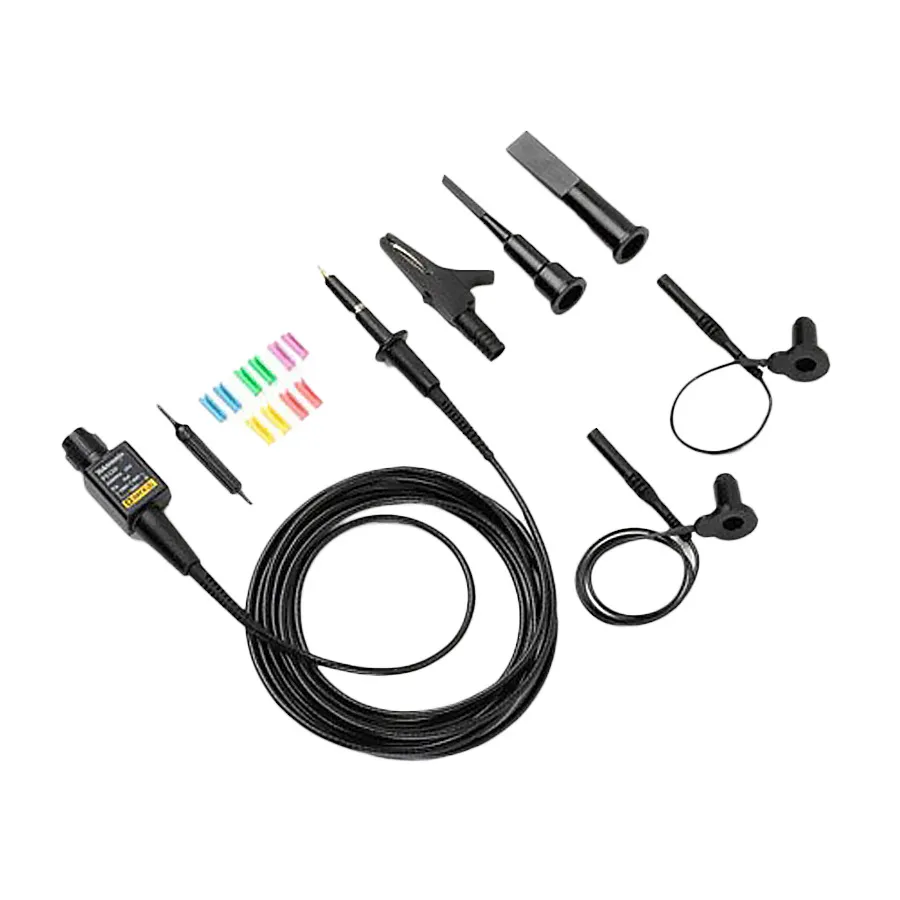

Tektronix TPP0850 800MHz Passive Probe
Tektronix TPP0850 800MHz пасивний пробник
Запитати ціну
Tektronix TPP0850 is an 800 MHz high-voltage passive probe with 1000 VRMS CAT II rating, 1.8 pF loading, designed for power semiconductor and power supply testing.
Деталі продукту
| Модель | TPP0850 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TPP0850 — це 800 МГц пасивний пробник для вимірювань високої напруги, розроблений для тестування напівпровідників потужності, імпульсних джерел живлення та інших додатків високої напруги. З номіналом 1000 VRMS CAT II та вхідною ємністю лише 1.8 pF, TPP0850 забезпечує безпечні та точні вимірювання на схемах комутації, що працюють на 1200 VRMS та вище.
Основні характеристики
- Пропускна здатність 800 МГц для захоплення швидких переходів комутації
- Номіальна вхідна напруга 1000 VRMS CAT II для безпеки при роботі з високою напругою
- Коефіцієнт послаблення 50X для оптимального кондиціонування сигналів високої напруги
- Вхідна ємність 1.8 pF для мінімального впливу на схему
- Здатна вимірювати сигнали до 2500 Vpeak
- Розроблена для використання з осцилографами MSO/DPO5000 та MSO/DPO4000B
Застосування
- Дизайн та перевірка джерел живлення
- Схеми приводу двигунів
- Дизайн електронних балластів
- Тестування напівпровідників потужності
- Схеми управління режимом комутації
- Системи резервного живлення (UPS)
- Дизайн силових перетворювачів
Характеристики
| Bandwidth | 800 MHz |
| Attenuation | 50X |
| Input Capacitance | 1.8 pF |
| Maximum Input Voltage | 1000 V |
| Cable Length | 1.3 m |
| Series | TPP Series |
| Input Impedance | 40 MΩ |
| Operating Temperature Range | -10-55°C |
| Relative Humidity Range | 5-95% |
| Risetime | 0.525 ns |
| Series Compatibility | 5 Series MSO, 5 Series MSO Low Profile, MDO3000, MDO4000C, MSO/DPO5000B, MSO4000B |
| Type | Passive Probe |
| Warranty | 1 Year |
