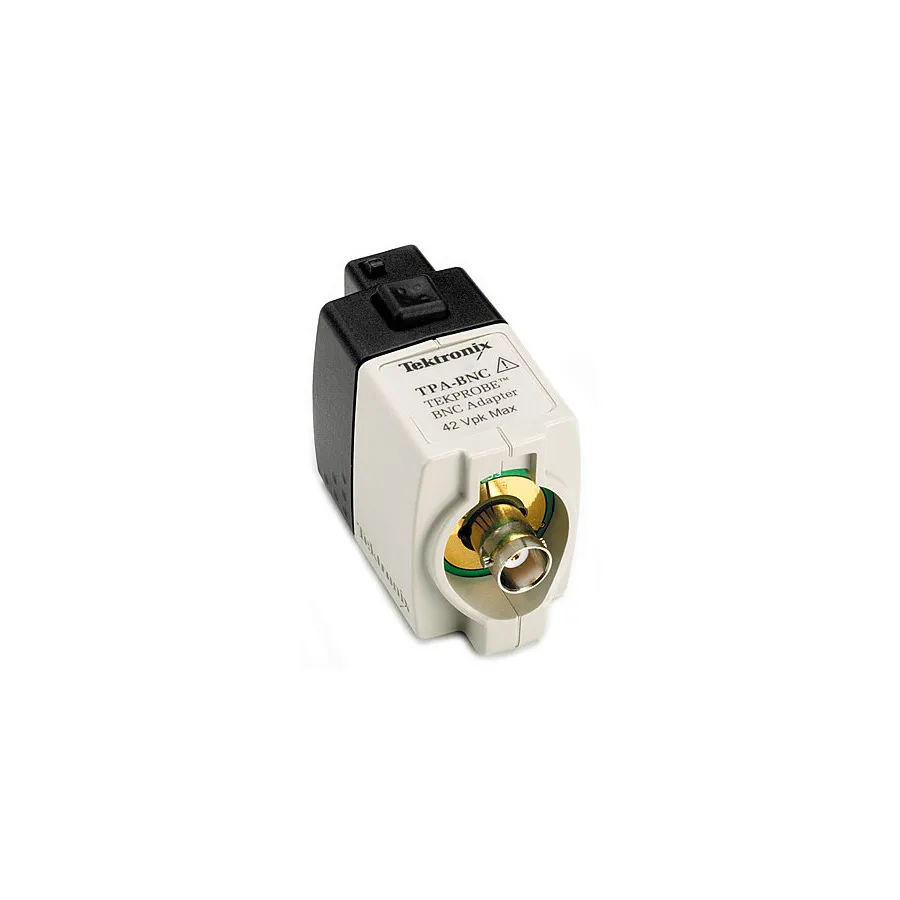

Tektronix TPA-BNC TekVPI-BNC Interface Adapter
Tektronix TPA-BNC адаптер інтерфейсу TekVPI-BNC
Tektronix TPA-BNC adapter enables legacy TekProbe products with BNC connectors to interface with TekVPI oscilloscopes, DC to 3GHz bandwidth.
Деталі продукту
| Модель | TPA-BNC |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Адаптер Tektronix TPA-BNC дозволяє старим продуктам інтерфейсу TekProbe з BNC розʼєднувачами підключатися до сучасних осцилографів Tektronix з інтерфейсом зонду TekVPI. Адаптер забезпечує необхідне живлення, послідовний зв'язок та керування зміщенням для приєднаного аксесуара щупа, а також захист від надмірного струму та теплового перевантаження. Світлодіодний індикатор показує успішне вмикання щупа. Це рішення дозволяє користувачам використовувати існуючі прилади TekProbe з найновішою технологією осцилографа без необхідності повної заміни щупа.
Основні характеристики
- Пропускна здатність DC до 3 ГГц для високочастотних застосувань
- Розпізнає та живить підключені продукти TekProbe
- Послідовний зв'язок та керування зміщенням для активних щупів
- Захист від надмірного струму та теплового перевантаження
- Світлодіодний індикатор стану щупа
- VSWR менше 1,23:1 до 3 ГГц
- Втрата вставки RF менше 0,25 дБ
- Гарантія на запчастини та роботу на один рік
Застосування
- Підключення старих активних, диференціальних та високовольтних продуктів TekProbe до осцилографів TekVPI
- Інтеграція струмових та оптичних щупів з сучасними осцилографами
- Вимірювання змішаного режиму осцилографа, що вимагають сумісності старого щупа
Характеристики
| Bandwidth | 3 GHz |
| Dimensions | 1.69 x 1.20 x 2.44" |
| Interface | TekVPI-BNC |
| Maximum Input Voltage | 30 V |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 5-95% |
| True RMS | Yes |
| Warranty | 1 Year |
