Tektronix TMDP0200 діферціальний зонд високої напруги

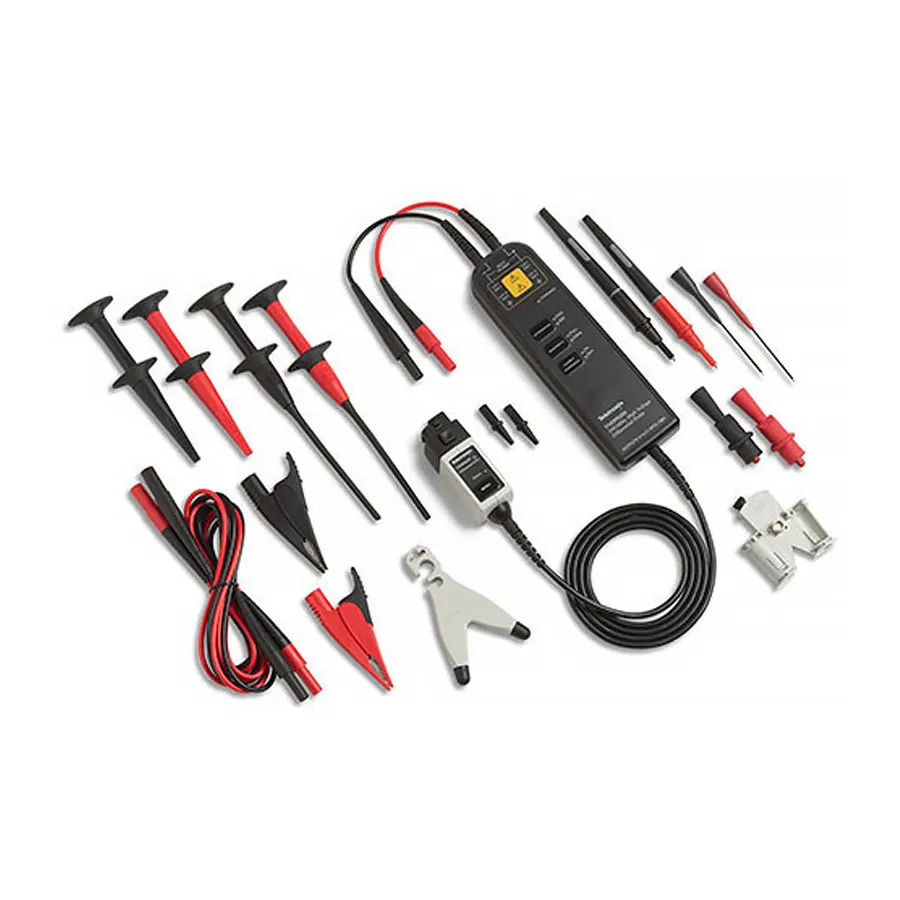

Tektronix TMDP0200 High-Voltage Differential Probe
Запитати ціну
Tektronix TMDP0200 is a high-voltage differential probe supporting up to 200 MHz bandwidth and ±750 V differential measurements with safety certification.
Деталі продукту
| Модель | TMDP0200 |
| Виробник | Tektronix |
| Категорія | Щупи для осцилографів |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TMDP0200 — діферціальний зонд високої напруги, призначений для вимірювань плаваючих сигналів до ±750 В. Він забезпечує пропускну здатність 200 МГц та інтерфейс TekVPI для розумного зв'язку сумісних осцилографів, що робить його ідеальним для застосування в силовій електроніці та валідації конструкції.
Основні характеристики
- Пропускна здатність 200 МГц
- Можливість вимірювання діферціальної напруги ±750 В
- Комутована атенюація (25X/250X)
- Інтерфейс TekVPI для розумного керування зондом на сумісних осцилографах
- Безпеко-сертифікований для плаваючих вимірювань високої напруги
- Комутована межа пропускної здатності
- Індикатор перевищення з візуальним та звуковим попередженням
Застосування
- Проектування та тестування імпульсних джерел живлення
- Проектування приводів електродвигунів та інверторів
- Проектування та оцінка перетворювачів потужності
- Проектування електронних балластів
- Проектування дисплеїв CRT
- Характеризація пристроїв силової електроніки
- Плаваючі діферціальні вимірювання в колах високої напруги
Характеристики
| Bandwidth | 200 MHz |
| Attenuation | 25X, 250X |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 750 V |
| Input Impedance | 5 MΩ |
| Interface | TekVPI |
| Cable Length | 1.5 m |
| Series | TMDP Series |
| Operating Temperature Range | 0-40°C |
| Risetime | 2 ns |
| Type | Differential Probe |
| Warranty | 1 Year |
