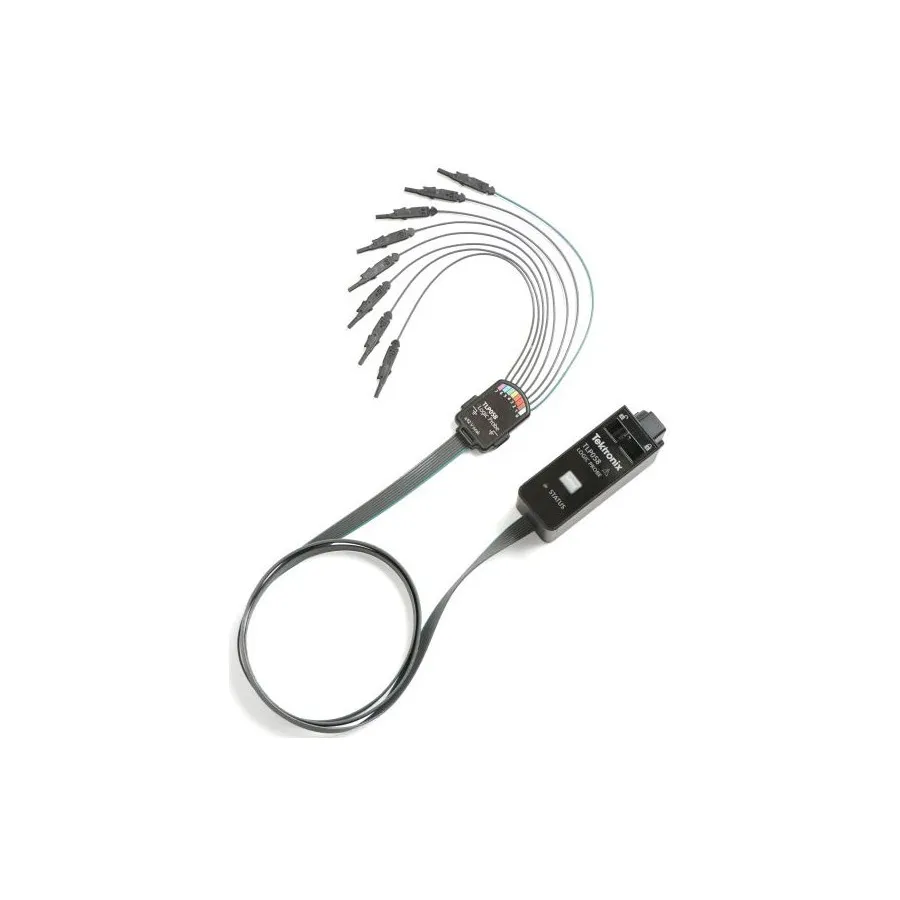

Tektronix TLP058 FlexChannel Logic Probe
Tektronix TLP058 FlexChannel логічний пробник
Запитати ціну
Tektronix TLP058 is an 8-channel 500 MHz logic probe for 4, 5, and 6 Series MSO oscilloscopes with 6.25 GS/s sampling and ±50 V peak protection.
Деталі продукту
| Модель | TLP058 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Логічний пробник Tektronix TLP058 FlexChannel — це 8-канальний пробник для роботи з цифровими логічними сигналами для осцилографів MSO серій 4, 5 та 6. Він підключає осцилографи до цифрових шин та сигналів на пристроях, які тестуються, забезпечуючи точне захоплення цифрових сигналів із мінімальним навантаженням на вхід.
Основні характеристики
- 8-канальний пробник загального призначення для логічних сигналів
- Смуга пропускання 500 МГц
- Максимальна частота дискретизації 6,25 GS/s
- Напруга рівня порогу ±40 В
- Опір входу: 100 кОм ±1,0%
- Ємність входу: 3,0 пФ
- Мінімальна амплітуда вхідного сигналу: 400 мВ p-p
- Мінімальна ширина імпульсу, що виявляється: 1 нс
- Максимальний безрозрядний вхідний сигнал: ±50 В пік / ±50 В постійного струму
- Довжина пробника: 1,0 м (3,28 фути)
Сумісні прилади
- 4 Series MSO
- 5 Series MSO
- 5 Series MSO Low Profile
- 6 Series MSO
- 6 Series B MSO
Комплектація
- Набір аксесуарів
Характеристики
| Number of Channels | 8 |
| Bandwidth | 500 MHz |
| Sampling Rate | 6.25 GS/s |
| Series | FlexChannel Series |
| Cable Length | 39.37" |
| For Use With | 4 Series MSO, 5 Series MSO, 6 Series MSO |
| Input Capacitance | 3 pF |
| Input Impedance | 100 kΩ |
| Maximum Input Voltage | 50 V |
| Series Compatibility | 4 Series MSO, 5 Series MSO, 6 Series MSO, 6 Series B MSO |
