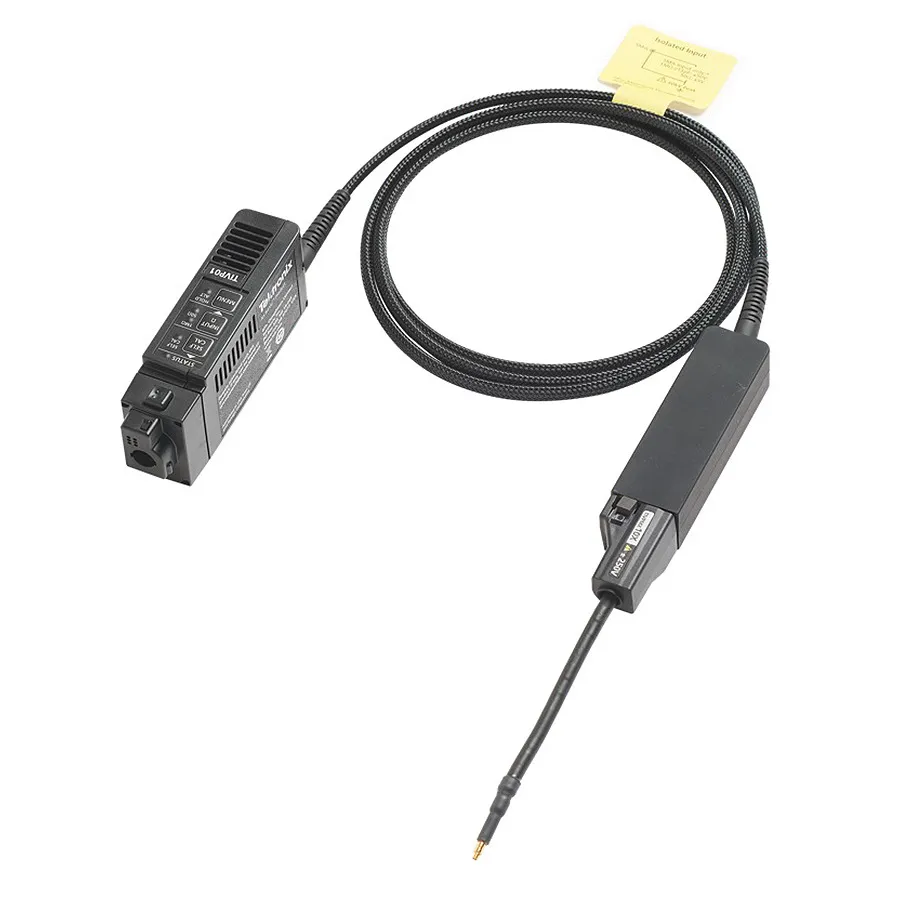

Tektronix TIVP1 диференціальний датчик високої напруги

Огляд

Tektronix TIVP1 є диференціальним датчиком IsoVu другого покоління, оптимізованим для використання з осцилографами серії 4, 5 та 6 Tektronix. Він забезпечує точні диференціальні вимірювання до ±2500 В з гальванічною ізоляцією через технологію волоконно-оптичної передачі живлення та оптичного аналогового сигналу, що робить його ідеальним для плаваючих вимірювань у конструкціях перетворювачів потужності та приводів двигунів.

Основні характеристики

• Смуга пропускання 1 ГГц із часом наростання 450 пс
• Діапазон диференціальної вхідної напруги ±2500 В
• 160 дБ CMRR на постійному струмі, 120 дБ на 100 МГц, 80 дБ на 1 ГГц
• Діапазон синфазної напруги ±60 кВ
• Кабель довжиною 2 м із з'єднувачами MMCX
• Розмір в 1/5 від датчиків IsoVu першого покоління
• Включає кейс для перенесення, наконечники датчика, біпод та сертифікат калібрування

Застосування

• Дизайни напівмостків та повних мостків із SiC або GaN FET або IGBT
• Оцінка перетворювачів потужності та пристроїв живлення
• Проектування імпульсних джерел живлення
• Проектування інверторів та приводів двигунів
• Усунення проблем із EMI та ESD
• Вимірювання струму через шунти

Комплектація

• Кейс для перенесення IsoVu
• Ключ/драйвер SMA 5/16 дюйма
• Адаптер наконечника датчика
• Біпод датчика
• Наконечник датчика TIVPMX10X MMCX
• Посібник швидкого доступу серії
• Сертифікат прослідкованого калібрування
