Tektronix TIVP05 диференціальний зонд високої напруги

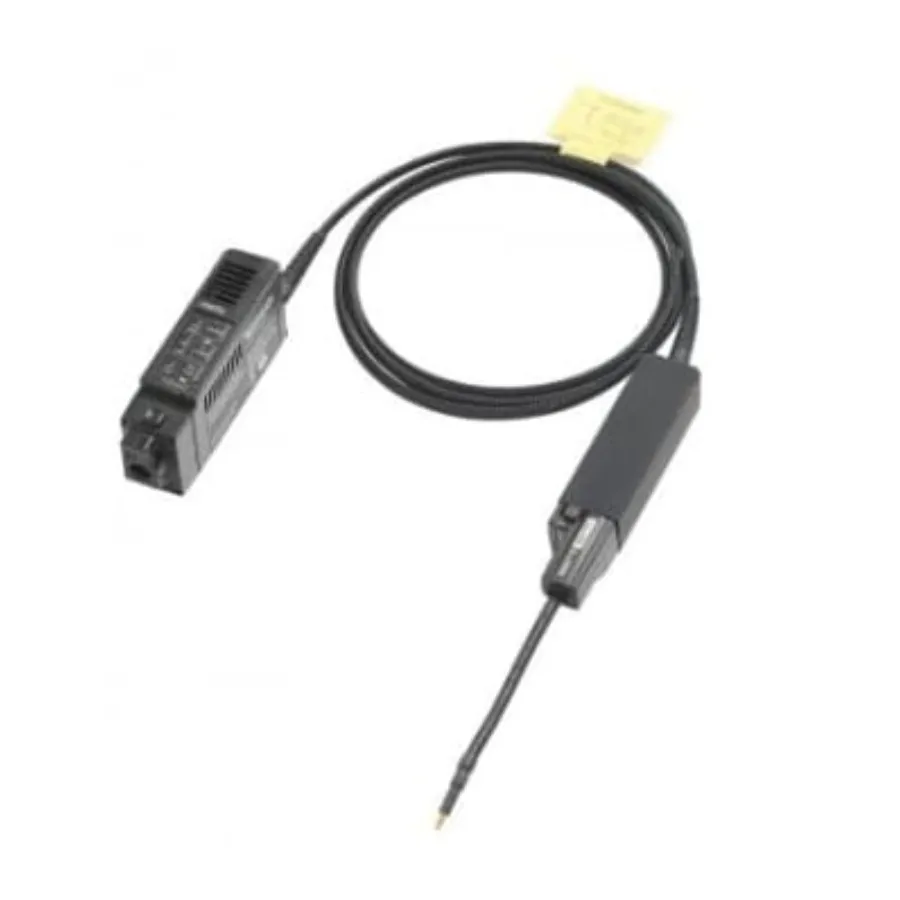

Tektronix TIVP05 High-Voltage Differential Probe
Tektronix TIVP05 is a 500 MHz isolated differential probe for high-speed floating measurements up to ±2500V with exceptional CMRR, ideal for advanced power electronics.
Деталі продукту
| Модель | TIVP05 |
| Виробник | Tektronix |
| Категорія | Щупи для осцилографів |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TIVP05 — це диференціальний зонд другого покоління IsoVu для вимірювань з великою смугою пропускання у силовій електроніці. З смугою пропускання 500 МГц та гальванічною ізоляцією, TIVP05 дозволяє вимірювання в плаваючому режимі до ±2500В з винятковим придушенням синфазного сигналу. Оптимізований для осцилографів Tektronix серії 4, 5 та 6, він поєднує захоплення сигналів високої швидкості з можливістю вимірювання високої напруги для передового тестування силової електроніки.
Основні характеристики
- Смуга пропускання 500 МГц, час наростання 850 пс
- Діапазон диференціальної напруги ±2500В
- Діапазон синфазної напруги ±60 кВ
- CMRR 160 дБ на постійному струмі, до 120 дБ на 100 МГц
- Роз'єми MMCX для стабільного кріплення без рук
- Кабель довжиною 2 м
- Перемикаємий затвор 1 МΩ та 50 Ω
- Компактний дизайн другого покоління розміром 1/5 зонда першого покоління
Застосування
- Схеми напівмостика та повного мостика з SiC або GaN FET та IGBT
- Проектування та оцінка силових перетворювачів
- Проектування імпульсних джерел живлення
- Проектування інверторів та приводів двигунів
- Проектування електронних дроселів
- Діагностика проблем EMI та ESD
- Вимірювання струму на шунтах
Комплектація
- Кейс IsoVu
- Гайковий ключ/драйвер SMA 5/16 дюйма
- Адаптер наконечника зонда
- Двоніжка для зонда
- Наконечник зонда TIVPMX10X MMCX
- Посібник швидкого старту серії
- Свідоцтво про калібрування
Характеристики
| Bandwidth | 500 MHz |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 2500 V |
| Cable Length | 78.74" |
| Series | TIVP Series |
| Accessories | TIVPMX1X, TIVPMX50X ,TIVPSQ100X, TIVPWS500X |
| Connector Type | MMCX |
| Includes | Standard Accessory Kit |
| Risetime | 0.85 ns |
| Type | Differential Probe |
