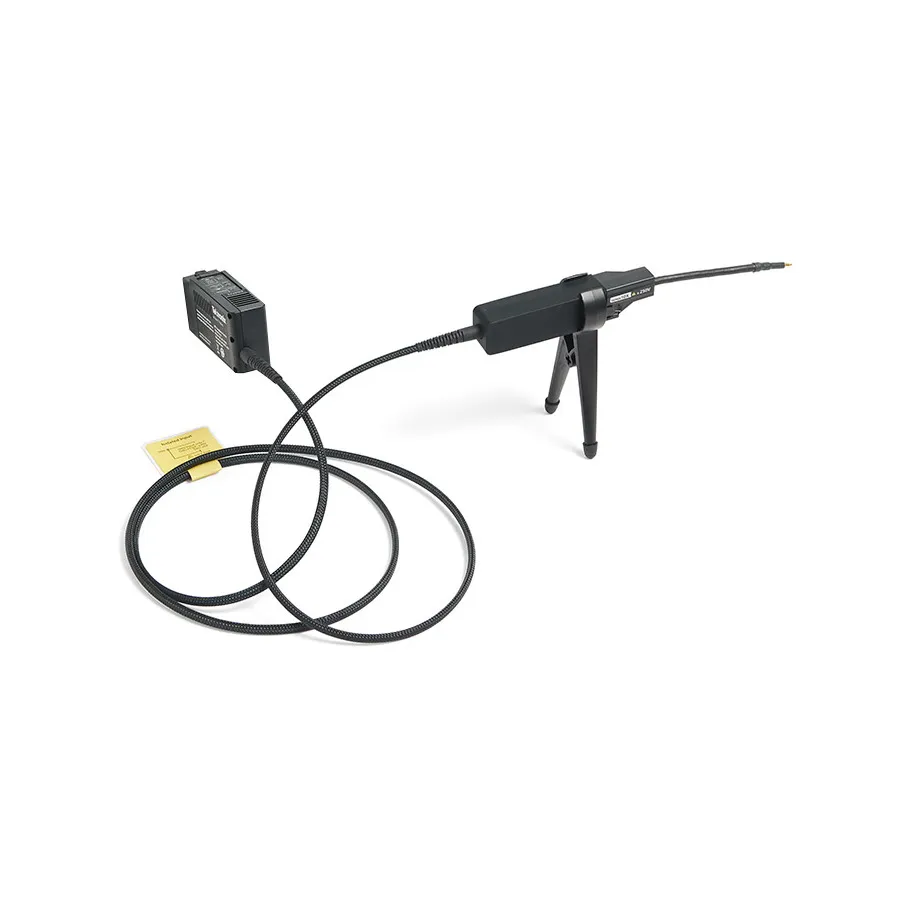

Tektronix TIVP02L диференціальний зонд високої напруги
Tektronix TIVP02L High-Voltage Differential Probe
Запитати ціну
Tektronix TIVP02L is a 200 MHz isolated differential probe for floating measurements up to ±2500V with industry-leading CMRR, optimized for power electronics testing.
Деталі продукту
| Модель | TIVP02L |
| Виробник | Tektronix |
| Категорія | Щупи для осцилографів |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TIVP02L — це диференціальний зонд другого покоління IsoVu для точних вимірювань у силовій електроніці. Завдяки технології передачі потужності через волокно та повній гальванічній ізоляції, TIVP02L дозволяє вимірювання в плаваючому режимі до ±2500В з найкращим показником придушення синфазного сигналу. Компактний дизайн оптимізований для осцилографів Tektronix серії 4, 5 та 6 та поєднує високу смугу пропускання з виключною здатністю вимірювання напруги.
Основні характеристики
- Смуга пропускання 200 МГц, час наростання 2 нс
- Діапазон диференціальної напруги ±2500В
- Діапазон синфазної напруги ±60 кВ
- CMRR 160 дБ на постійному струмі, до 120 дБ на 100 МГц
- Роз'єми MMCX для стабільного кріплення без рук
- Кабель довжиною 10 м
- Перемикаємий затвор 1 МΩ та 50 Ω
Застосування
- Схеми напівмостика та повного мостика з SiC або GaN FET та IGBT
- Проектування та оцінка силових перетворювачів
- Проектування імпульсних джерел живлення
- Проектування інверторів та приводів двигунів
- Проектування електронних дроселів
- Діагностика проблем EMI та ESD
- Вимірювання струму на шунтах
Комплектація
- Кейс IsoVu
- Гайковий ключ/драйвер SMA 5/16 дюйма
- Адаптер наконечника зонда
- Двоніжка для зонда
- Наконечник зонда TIVPMX10X MMCX
- Посібник швидкого старту серії
- Свідоцтво про калібрування
Характеристики
| Bandwidth | 200 MHz |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 2500 V |
| Cable Length | 10 m |
| Series | TIVP Series |
| Includes | Standard Accessory Kit |
| Risetime | 2 ns |
| Type | Differential Probe |
