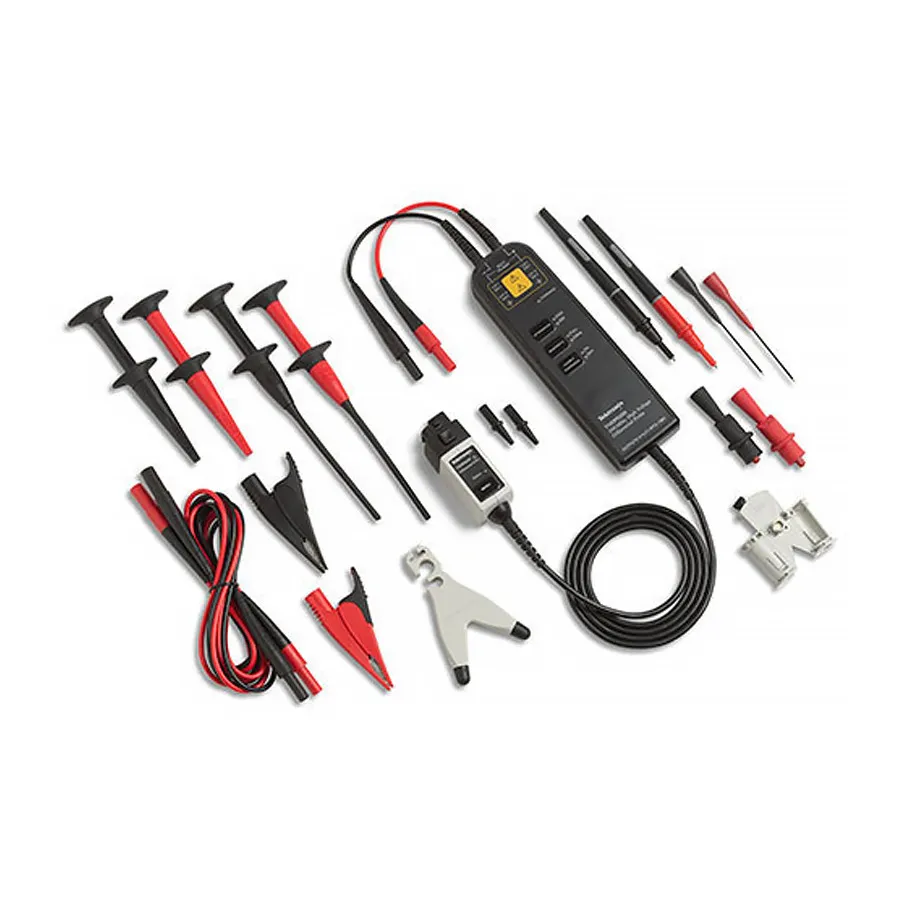

Tektronix THDP0200 High Voltage Differential Probe

Огляд

Tektronix THDP0200 — це активний диференціальний зонд, розроблений для додатків високої напруги, особливо в колах силової електроніки та приводів двигунів. Він вимірює диференціальні напруги до ±1500 В із підтримкою пропускної здатності до 200 МГц та швидкістю наростання до 650 В/нс при коефіцієнті 1/500. Зонд включає візуальний і звуковий індикатор перевищення, який попереджує користувача, коли вимірювання перевищують лінійний діапазон.

Основні характеристики

• Пропускна здатність 200 МГц
• Вимірювання диференціальної напруги: ±1500 В
• Перемикаюче затіхання: 50X / 500X
• Індикатор перевищення (візуальний і звуковий)
• Максимальна вхідна напруга відносно землі: 1000 В CAT II, 600 В CAT III
• Перемикаюче обмеження пропускної здатності
• Сертифіковано для безпеки
• Сумісне з осцилографами TekVPI (адаптер не потрібен)

Застосування

• Вимірювання на плаваючому потенціалі
• Проектування комутаційних джерел живлення
• Проектування приводів двигунів
• Проектування електронних балластів
• Проектування дисплеїв CRT
• Проектування та обслуговування перетворювачів живлення
• Оцінювання пристроїв живлення

Комплектація

• 2 гачкові затискачі (AC280-FL)
• 2 пінцетні затискачі (AC283-FL)
• 2 затискачі типу крокодил (AC285-FL)
• 2 кабелі розширення (196-3523-00)
• 2 вимірювальні дроти (TP175-FL)
• 1 браузер диференціальної високої напруги (THV-BROWSER)
• 1 тримач зонда (TPH1000)
