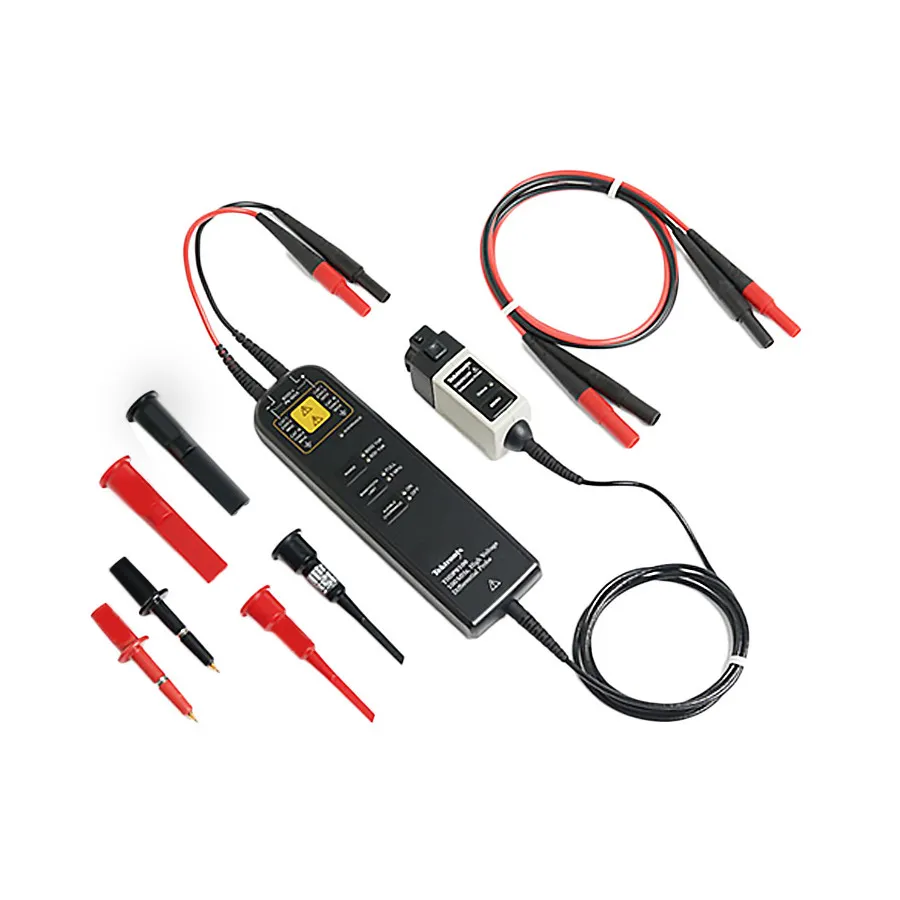

Tektronix THDP0100 High Voltage Differential Probe

Огляд

Tektronix THDP0100 — це диференціальний зонд високої напруги, розроблений для безпечного вимірювання диференціальних напруг до ±6000 В. Із підтримкою пропускної спроможності до 100 MHz та швидкості зміни напруги до 2500 В/нс при максимальному посиленні, THDP0100 пропонує найбільший діапазон диференціального динамічного середовища серії THDP. Зонд оснащений візуальним та звуковим індикатором перевищення, перемикаємим послабленням та обмеженням пропускної спроможності для гнучкої роботи.

Основні характеристики

• Вимірювання диференціальної напруги до ±6000 В
• Пропускна спроможність 100 MHz
• Перемикаємое послаблення: 100X / 1000X
• Перемикаємо обмеження пропускної спроможності
• Максимальна вхідна напруга відносно землі: 2300 В CAT I, 1000 В CAT III
• Швидкість зміни напруги до 2500 В/нс при посиленні 1/1000
• Візуальний та звуковий індикатор перевищення
• Сертифіковано з безпеки
• Сумісний з осцилографами TekVPI без адаптера

Застосування

• Плаваючі вимірювання
• Розроблення комутуючих джерел живлення
• Розроблення приводів рухомих пристроїв
• Розроблення електронних дроселів
• Розроблення дисплеїв CRT
• Розроблення та обслуговування перетворювачів потужності
• Оцінка енергетичних пристроїв

Комплектація

• 2 наконечники зонда
• 2 великі гачки
• 2 малі гачки
• 2 головки зонда
