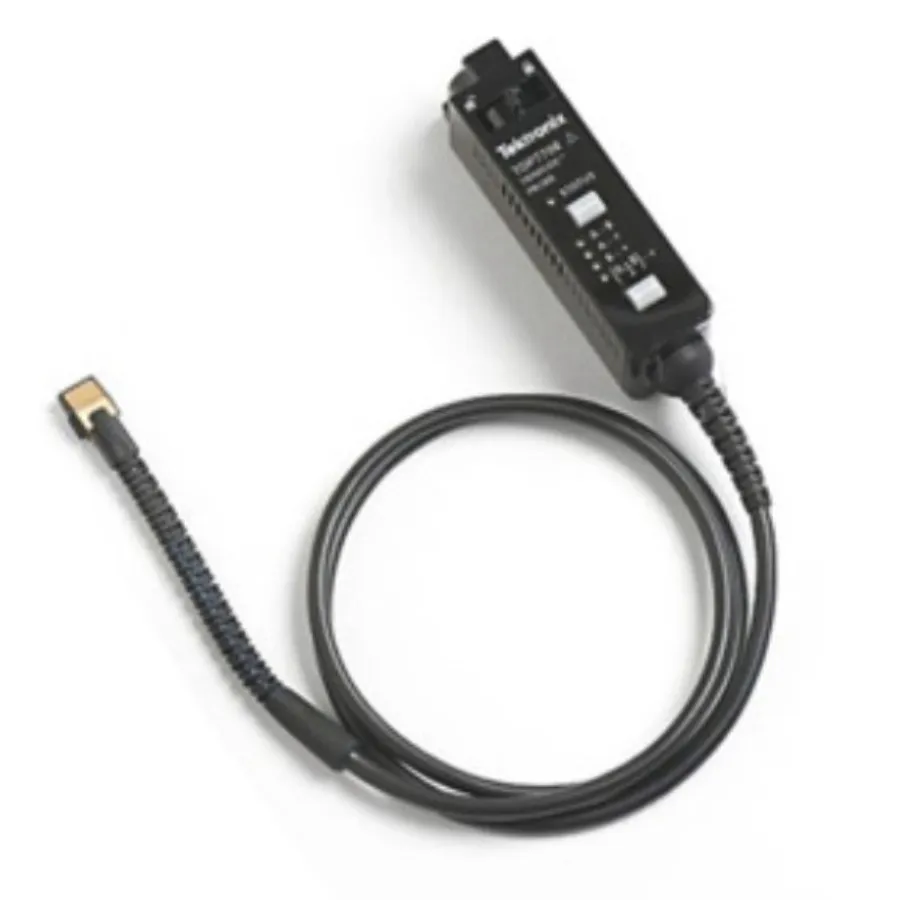

Tektronix TDP7706 TriMode Probe

Огляд

Зонд Tektronix TDP7706 — це триланковий зонд з полосою пропускання 6 ГГц, розроблений для найвищої точності вимірювання на осцилографах реального часу. З його активною буферною конструкцією наконечника та інноваційними можливостями підключення, включаючи паяні наконечники з вхідним буфером, розташованим всього на кілька міліметрів від наконечника, він забезпечує неперевершену простоту використання для складних електронних конструкцій. TriMode дає можливість одній установці зонда виконувати точні вимірювання диференціальних, односторонніх та синфазних сигналів без переміщення точки підключення.

Основні характеристики

• Полоса пропускання 6 ГГц для високовірного захоплення сигналу
• Мінімальний вплив на пристрій із тонкими, гнучкими паяними наконечниками та легким кабелем
• Активна буферна конструкція наконечника для низького навантаження зонда
• Технологія TekFlex Connector для простого та універсального підключення
• S-параметри, специфічні для зонда та наконечника, з повною AC калібрацією
• FlexChannel інтерфейс для прямого керування зондом/осцилографом
• Автоматичне розпізнавання зонда та наконечника при підключенні

Застосування

• Вимірювання на осцилографах реального часу на високошвидкісній електроніці
• Багаторежимний аналіз та налагодження сигналів
• Характеризація диференціальних схем

Комплектація

• Керівництво
• 2 паяні наконечники
• Сертифікат про прослідковуваність калібрування
• Звіт про калібрування
• Гарантія 1 рік
