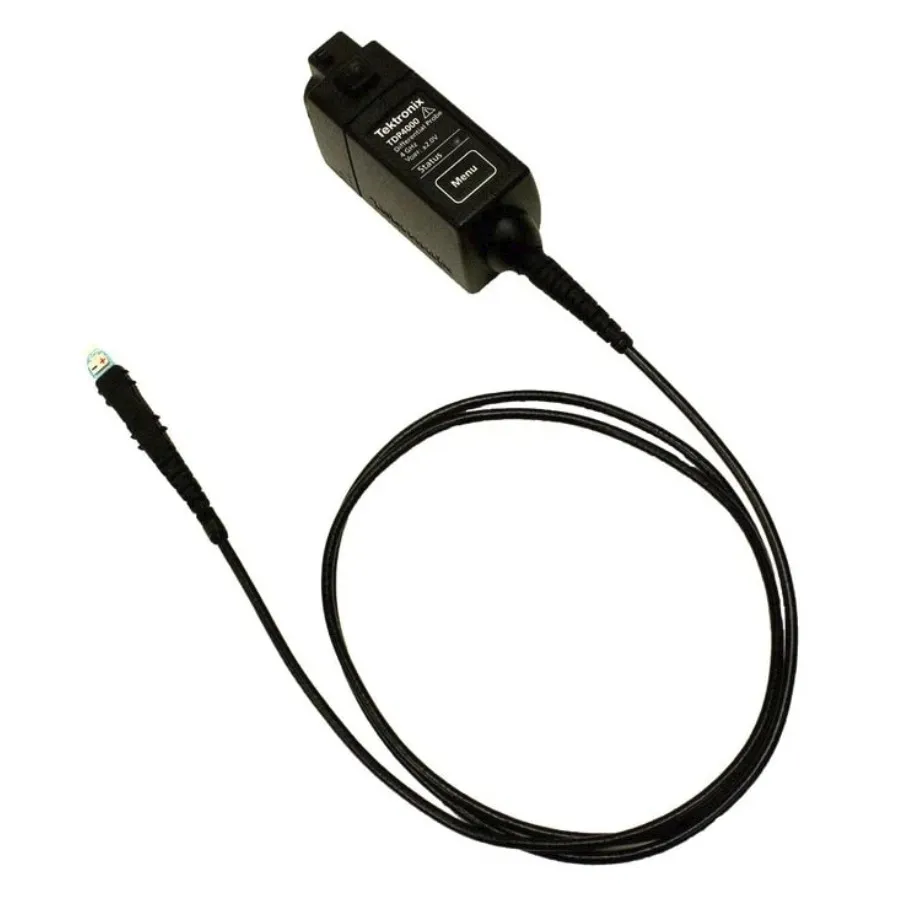

Tektronix TDP4000 Differential Probe

Огляд

Tektronix TDP4000 — активний диференціальний зонд з смугою пропускання 4 ГГц, розроблений для вимірювань з високою частотою з дуже низькою вхідною ємністю. Він підключається безпосередньо до осцилографів через інтерфейс TekVPI та забезпечує чудове відтворення сигналу та точність вимірювань для сучасних цифрових систем.

Основні характеристики

• Смуга пропускання 4 ГГц
• Максимальна вхідна напруга ±15В (DC + пікова AC)
• Диференціальна вхідна ємність ≤0,3 pF
• Диференціальний вхідний опір 100 кілоомів
• Діапазон синфазного входу від +5В до -4В
• Чудове синфазне підавлення
• Низьке ємнісне та резистивне навантаження
• Компактна голівка зонда для елементів дрібної геометрії
• Аксесуари для підключення SMD компонентів
• Довжина кабелю 48 дюймів

Застосування

• Вимірювання з високою частотою на осцилографі в цифрових системах
• Захоплення сигналу з мінімальним навантаженням
• Зондування елементів малої геометрії та поверхневомонтажних пристроїв
• Тестування до 4 ГГц

Комплектація

• Сертифікат простежуваного еталону калібрування
• Нейлонова сумка
• Комплект аксесуарів: 8 прямих контактів, 2 адаптери longhorn VIA, наконечники припою (1 та 3 дюйма), Y-адаптер, 3 мікротестові наконечники, захист наконечника, дротяна земля 3 дюйма, маркерні смуги
