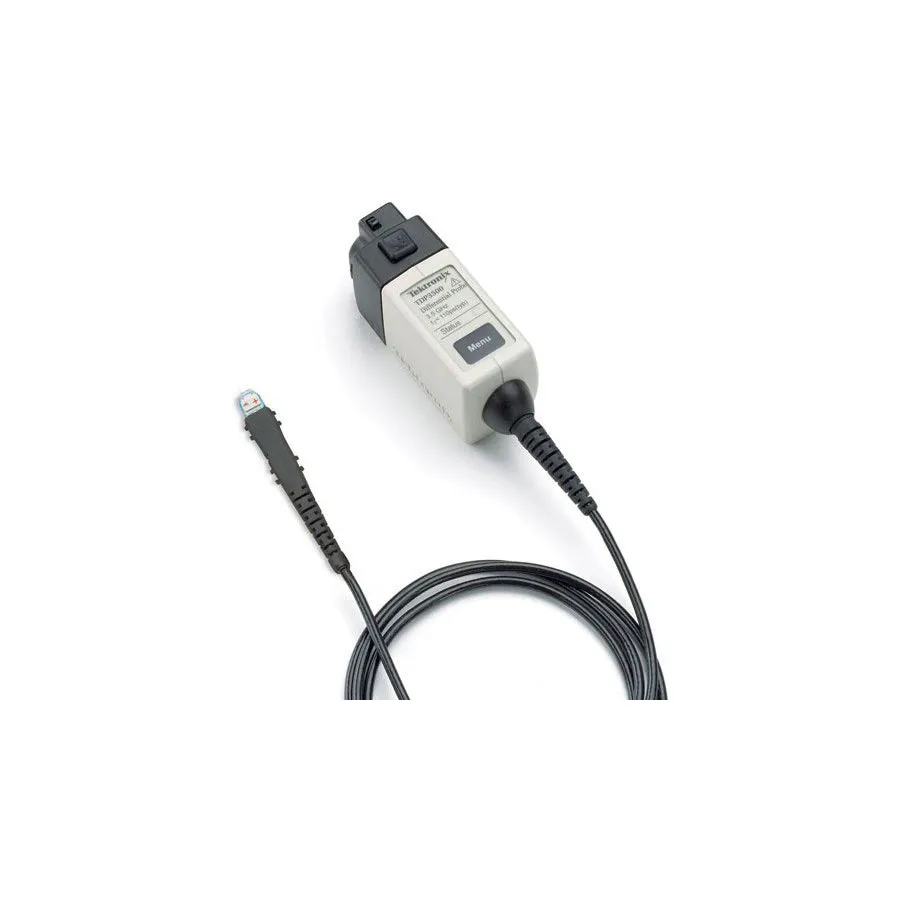

Tektronix TDP3500 Differential Probe
Tektronix TDP3500 диференціальний зонд
Запитати ціну
Tektronix TDP3500 is a 3.5 GHz active differential probe with 5X attenuation, 0.3 pF input capacitance, and TekVPI interface.
Деталі продукту
| Модель | TDP3500 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
TDP3500 — це активний диференціальний зонд від Tektronix, розроблений для вимірювань на високих частотах у сучасних цифрових системах. Зі смугою пропускання 3.5 GHz та сумісністю з інтерфейсом TekVPI, він забезпечує вищу вірність сигналу для вимірювань осцилографа, мінімізуючи навантаження на тестоване пристрій.
Основні характеристики
- Смуга пропускання 3.5 GHz для захоплення сигналів на високих швидкостях
- Послаблення 5X з максимальною вхідною напругою ±15 V (DC + піковий AC)
- Диференціальна вхідна ємність ≤0.3 pF та вхідна опір 100 kΩ
- Відмінне придушення синфазного сигналу для чистих диференціальних вимірювань
- Компактна головка зонда для зондування елементів малої геометрії та щільно розташованих елементів схеми
- Пряме підключення до осцилографів з інтерфейсом TekVPI
- Живлення безпосередньо від осцилографів, обладнаних TekVPI
Застосування
- Проектування та валідація систем цифрової логіки на високих швидкостях
- Вимірювання диференціальних сигналів на схемах на основі SMD
- Вимірювання з низьким навантаженням для збереження цілісності сигналу
- Вимірювання осцилографа TekVPI до 3.5 GHz
Комплектація
- Свідоцтво про прослідковуваність
- Пластиковий кейс для переносу
- Захисна кришка зонда
- Антистатичний браслет
- Набір аксесуарів
Характеристики
| Bandwidth | 3.5 GHz |
| Attenuation | 5X |
| Input Capacitance | 0.3 pF |
| Maximum Input Voltage | 15 V |
| Input Impedance | 100 kΩ |
| Interface | TekVPI |
| Cable Length | 1.2 m |
| Series | TDP Series |
| Dimensions | 3.70 x 12.80 x 16" |
| Maximum Frequency | 1 GHz |
| Minimum Frequency | 1 MHz |
| Operating Temperature Range | 0-40°C |
| Risetime | 0.14 ns |
| Type | Differential Probe |
| Warranty | 1 Year |
