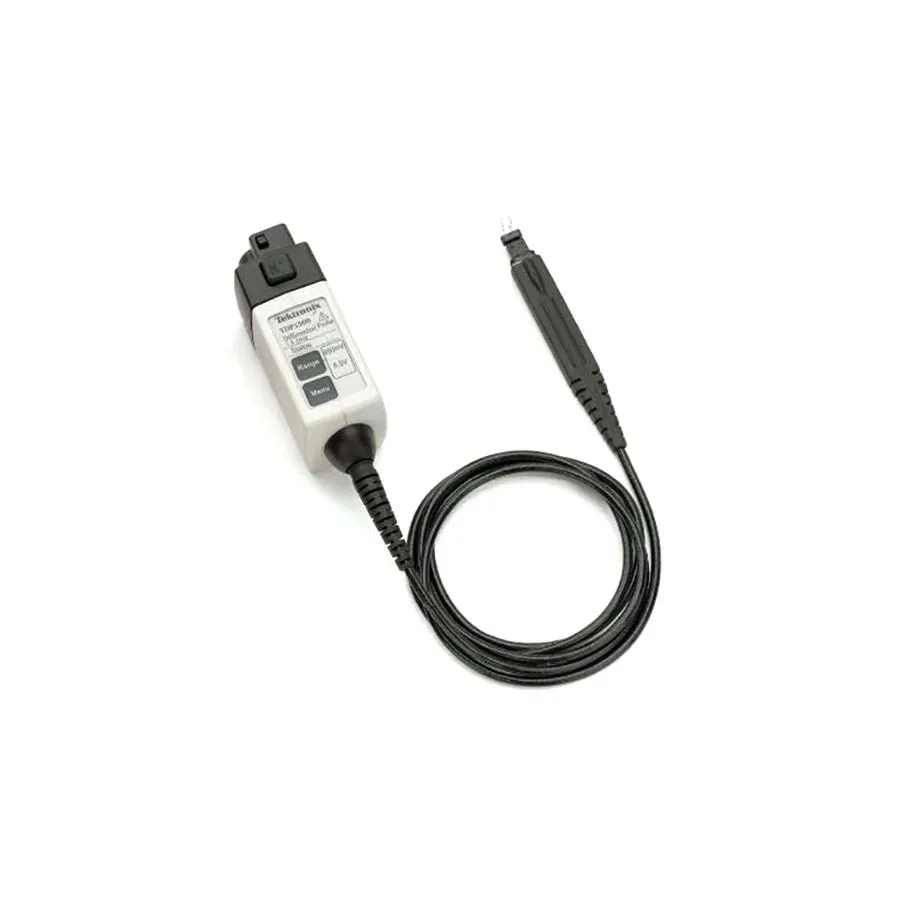

Tektronix TDP1500 Differential Probe

Огляд

Tektronix TDP1500 — це диференціальний активний зонд з пропускною спроможністю 1.5 ГГц, розроблений для високошвидкісного захоплення сигналів та точних вимірювань у цифрових системах. Завдяки надмалій вхідній ємності та універсальним можливостям підключення, цей зонд зменшує ефекти навантаження та максимізує пропускну спроможність системи при використанні з осцилографами з інтерфейсом TekVPI.

Основні характеристики

• Пропускна спроможність 1.5 ГГц
• Ослаблення 1X та 10X
• Максимальна вхідна напруга ±25 В (DC + pk AC)
• Диференціальна вхідна ємність ≤1 pF
• Диференціальний вхідний опір 200 кілоомів
• Відмінне придушення синфазного сигналу
• Низьке ємнісне та резистивне навантаження
• Компактна головка зонда для дослідження дрібних елементів схеми
• Прямий зв'язок з інтерфейсом осцилографа TekVPI
• Довжина кабелю 1.2 метра

Застосування

• Вимірювання на високошвидкісних цифрових схемах
• Захоплення диференціальних сигналів на платах друкованих ланцюгів
• Тестування приладів поверхневого монтажу (SMD) з мініатюрними адаптерами підключення

Комплектація

• Сертифікат калібрування зі стандартом відстежуваності
• Нейлоновий кейс
• Набір аксесуарів: прямі контакти, longhorn VIA адаптери, паяні наконечники, Y-адаптер, мікроелементи для тестування, захисна насадка, провід заземлення та маркувальні стрічки
