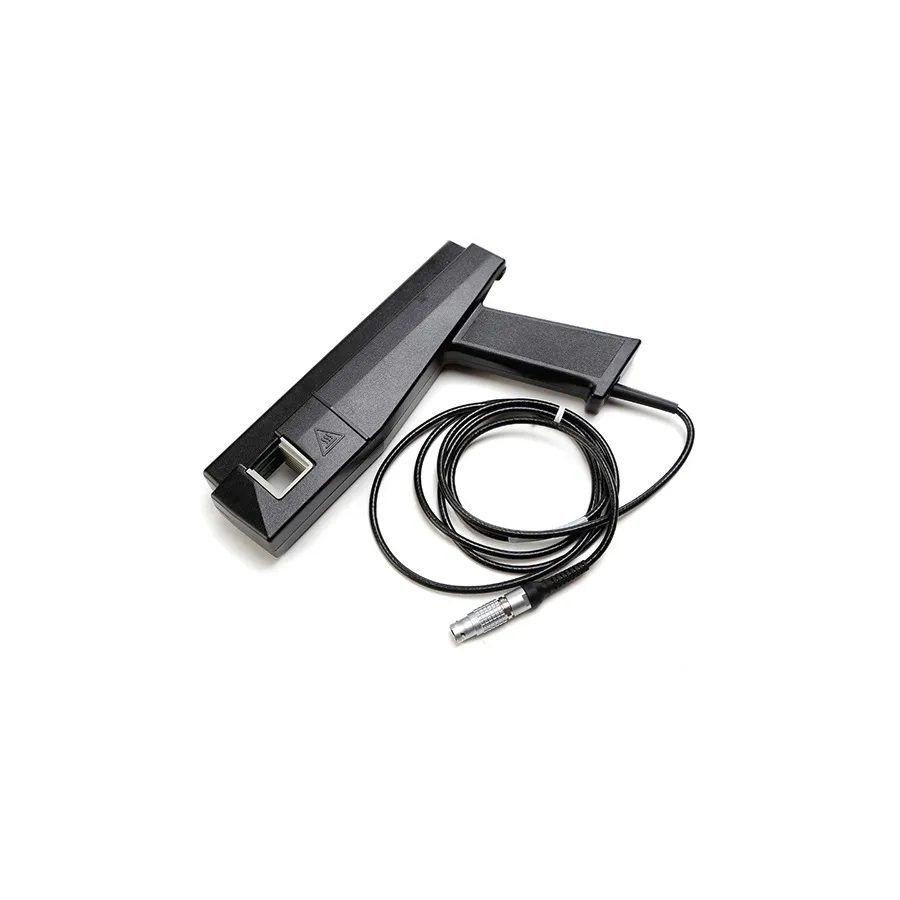

Tektronix TCP404XL AC/DC Current Oscilloscope Probe
Tektronix TCP404XL осцилографічний датчик струму AC/DC
Запитати ціну
Tektronix TCP404XL is a 500A AC/DC current oscilloscope probe with 2 MHz bandwidth and split-core construction for easy circuit connection.
Деталі продукту
| Модель | TCP404XL |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TCP404XL — це осцилографічний датчик струму AC/DC на 500A, призначений для вимірювання високих струмів. З конструкцією розщепленого сердечника та сумісністю TEKPROBE Level II він безперебійно інтегрується з системами осцилографів Tektronix для точних вимірювань струму без ручних розрахунків.
Основні характеристики
- Здатність вимірювання 500 A DC та 500 ARMS AC
- Можливість вимірювання пікових імпульсів 750 A
- Пропускна здатність 2 MHz із часом наростання 175 ns
- Мінімальний вимірюваний струм: 1 mA
- Зв'язок AC/DC
- Конструкція розщепленого сердечника для легкого підключення до схеми
- Автоматичне масштабування та одиниці вимірювання на сумісних осцилографах
- Низький імпеданс вставляння зменшує навантаження
- Низький дрейф DC та шум для поліпшених вимірювань низьких рівнів
- Індикатори статусу для моніторингу роботи та помилок
- Сертифікація безпеки третьої сторони
Застосування
- Джерела живлення (імпульсні та лінійні)
- Тестування напівпровідників (SCRs, IGBTs, MOSFETs, CMOS, BJTs)
- Інвертори та перетворювачі потужності
- Електронні балласти
- Промислова та побутова електроніка
- Мобільні комунікації (телефони, супутники, релейні станції)
- Приводи двигунів та транспортні системи
Комплектація
- Інструкції відповідності та безпеки
- Сертифікат прецизійної калібрування
Характеристики
| Maximum Current | 500 A |
| Input Coupling | AC/DC |
| Bandwidth | 2 MHz |
| Maximum Input Voltage | 600 V |
| Safety Rating | CAT1 | CAT2 | CAT4 |
| Cable Length | 8 m |
| Series | TCP Series |
| Dimensions | 10.55 x 1.6 x 6.13" |
| Minimum Current | 1 A |
| Operating Temperature Range | 0-50°C |
| Peak Current | 750 A |
| Relative Humidity Range | 5-95% |
| Risetime | 175 ns |
| Warranty | 1 Year |
