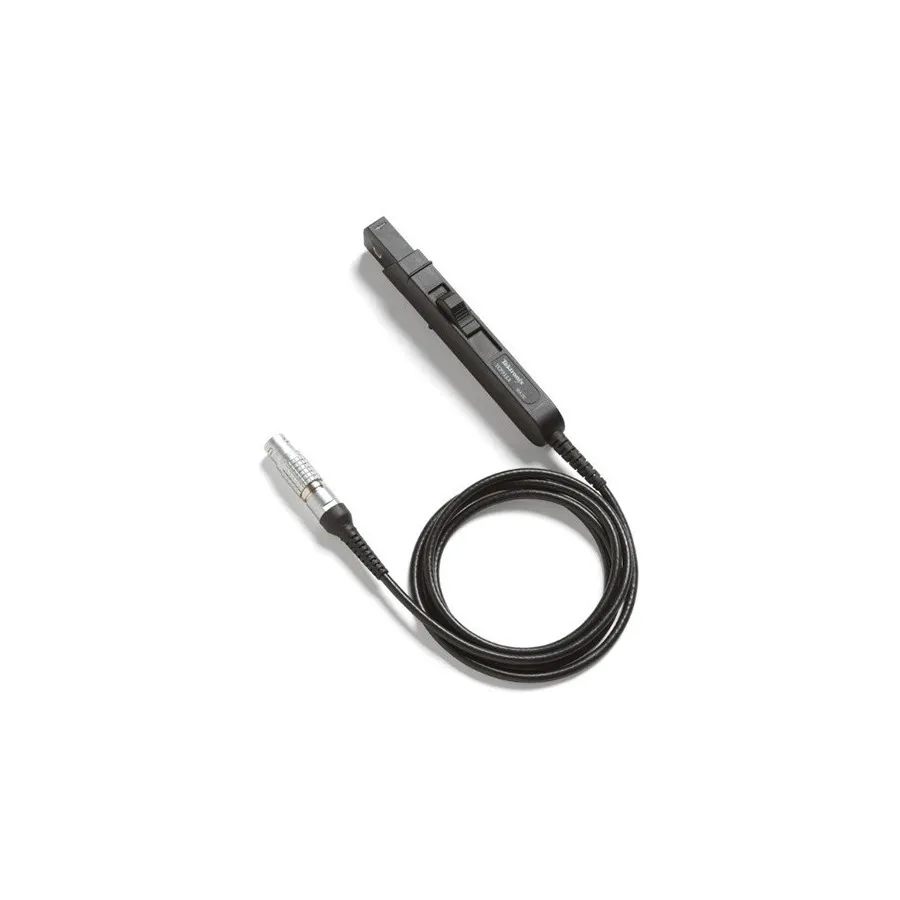

Tektronix TCP312A Current Probe
Tektronix TCP312A датчик струму
Запитати ціну
Tektronix TCP312A is an AC/DC current probe with 30 A DC range, 100 MHz bandwidth, split-core construction, and seamless oscilloscope integration.
Деталі продукту
| Модель | TCP312A |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
TCP312A — це передовий датчик вимірювання струму AC/DC, розроблений для інтеграції з осцилографами Tektronix, обладнаними інтерфейсами TEKPROBE Level II, TekConnect або TekVPI. Він забезпечує безперервне вимірювання струму з автоматичним масштабуванням та виведенням показів на екран осцилографа, що усуває потребу в ручних розрахунках та зменшує похибки вимірювання.
Основні характеристики
- Можливості вимірювання AC/DC: смуга пропускання DC до 100 MHz
- Максимальний струм: 30 A DC
- Автоматичне масштабування та відображення одиниць на екрані осцилографа
- Зв'язування входу AC/DC для гнучких вимірювань
- Низький імпеданс введення зменшує навантаження на пристрій під тестуванням
- Розщеплюване осердя дозволяє легко підключитися до схеми без переривання кола
- Індикатори стану для відображення статусу роботи та умов помилок (дегаус, розімкнений датчик, перевищення, імпеданс завантаження, сумісність)
- Низький дрейф DC та шум для поліпшеного вимірювання низькорівневого струму
- Сертифікація безпеки третьої сторони
Застосування
- Джерела живлення (комутаційні та лінійні)
- Напівпровідникові пристрої (SCRs, IGBTs, MOSFETs, CMOS, BJTs)
- Інвертори та перетворювачі потужності
- Електронні балласти
- Промислова та побутова електроніка
- Мобільний зв'язок (мобільні телефони, супутникові станції, релейні станції)
- Приводи двигунів
- Транспортні системи (електромобілі, потяги, локомотиви, авіаніка)
Комплектація
- TCPA300 Current Probe Amplifier (необхідний для використання)
- Адаптер інтерфейсу осцилографа (сумісний з TekConnect, TPA-BNC або TEKPROBE)
Характеристики
| Maximum Current | 21.2 A |
| Bandwidth | 100 MHz |
| Maximum Input Voltage | 150 V |
| Cable Length | 1.5 m |
| Series | TCP300 Series |
| Dimensions | 7.77 x 0.62 x 1.25" |
| Maximum Wire Size | 5 mm |
| Minimum Current | 1 mA |
| Operating Temperature Range | 0-50°C |
| Peak Current | 50 A |
| Relative Humidity Range | 5-95% |
| Risetime | 3.5 ns |
| Warranty | 1 Year |
