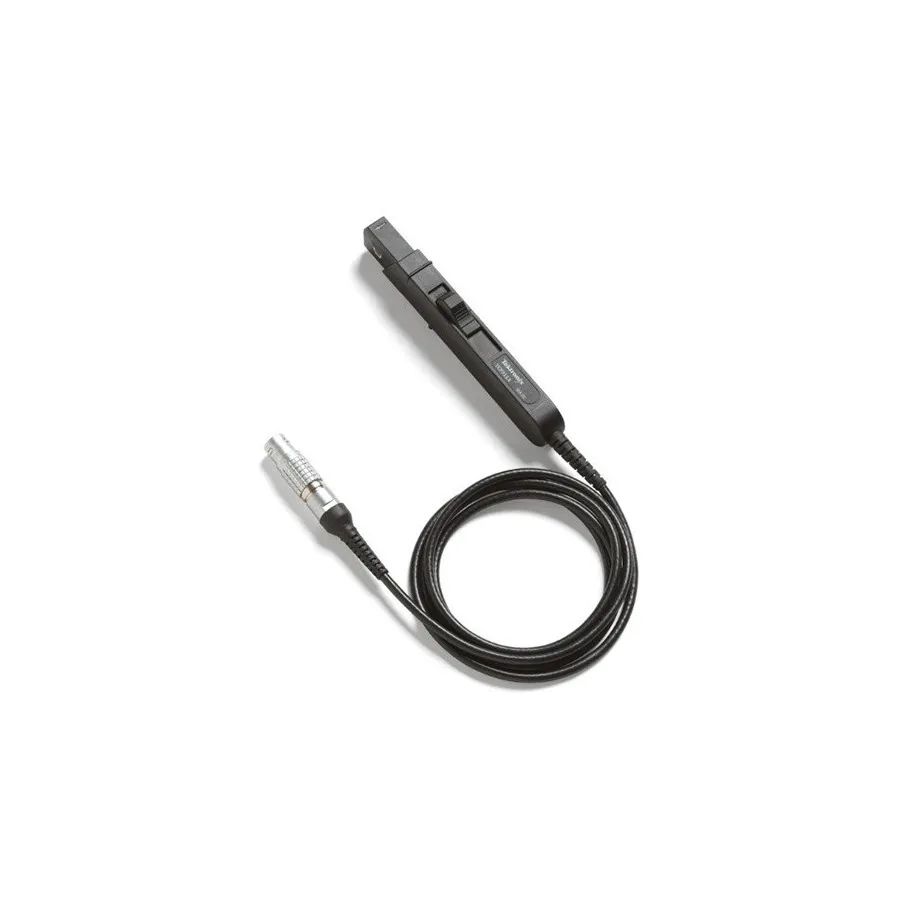

Tektronix TCP305A AC/DC Current Probe
Tektronix TCP305A AC/DC датчик струму
Запитати ціну
Tektronix TCP305A is an AC/DC current probe with 50A capacity and 50MHz bandwidth, featuring automatic scaling for use with compatible oscilloscopes.
Деталі продукту
| Модель | TCP305A |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TCP305A — це передовий датчик вимірювання AC/DC струму з серії TCP300. Він забезпечує висока точною вимірювання струму від постійного до 50 МГц з безперервним номіналом 50A. При підключенні до сумісних осцилографів Tektronix з інтерфейсами TEKPROBE Level II, TekConnect або TekVPI датчик забезпечує автоматичне масштабування, відображення на екрані та інтегровані розрахунки вимірювань.
Основні характеристики
- Можливість вимірювання AC/DC від постійного струму до 50 МГц
- Номінал безперервного вимірювання 50A постійного струму
- Автоматичне масштабування та одиниці на дисплеї осцилографа
- Конструкція з розщепленим сердечником для легкого підключення без розрізання ланцюга
- Низький вхідний імпеданс зменшує навантаження на пристрій, що тестується
- Низький DC дрейф та шум для покращеного вимірювання низьких рівнів
- Індикатори стану для візуального контролю (дегаус, відкритий датчик, перевантаження, завершення, сумісність)
- Сумісність з інтерфейсами TEKPROBE Level II, TekConnect (з TCA-BNC) та TekVPI (з TPA-BNC)
- Сертифікація безпеки третьої сторони
Застосування
- Блоки живлення (комутаційні та лінійні)
- Аналіз приладів на напівпровідниках (SCR, IGBT, MOSFET, CMOS, BJT)
- Перетворювачі та інвертори потужності
- Електронні балласти
- Промислова та побутова електроніка
- Мобільні комунікації (телефони, супутники, релейні станції)
- Приводи двигунів
- Транспортні системи (електромобілі, потяги, локомотиви, авіоніка)
Характеристики
| Maximum Current | 35.4 A |
| Bandwidth | 50 MHz |
| Maximum Input Voltage | 150 V |
| Cable Length | 1.5 m |
| Series | TCP300 Series |
| Dimensions | 7.77 x 0.62 x 1.25" |
| Maximum Wire Size | 5 mm |
| Minimum Current | 5 mA |
| Operating Temperature Range | 0-50°C |
| Peak Current | 50 A |
| Relative Humidity Range | 5-95% |
| Risetime | 7 ns |
| Warranty | 1 Year |
