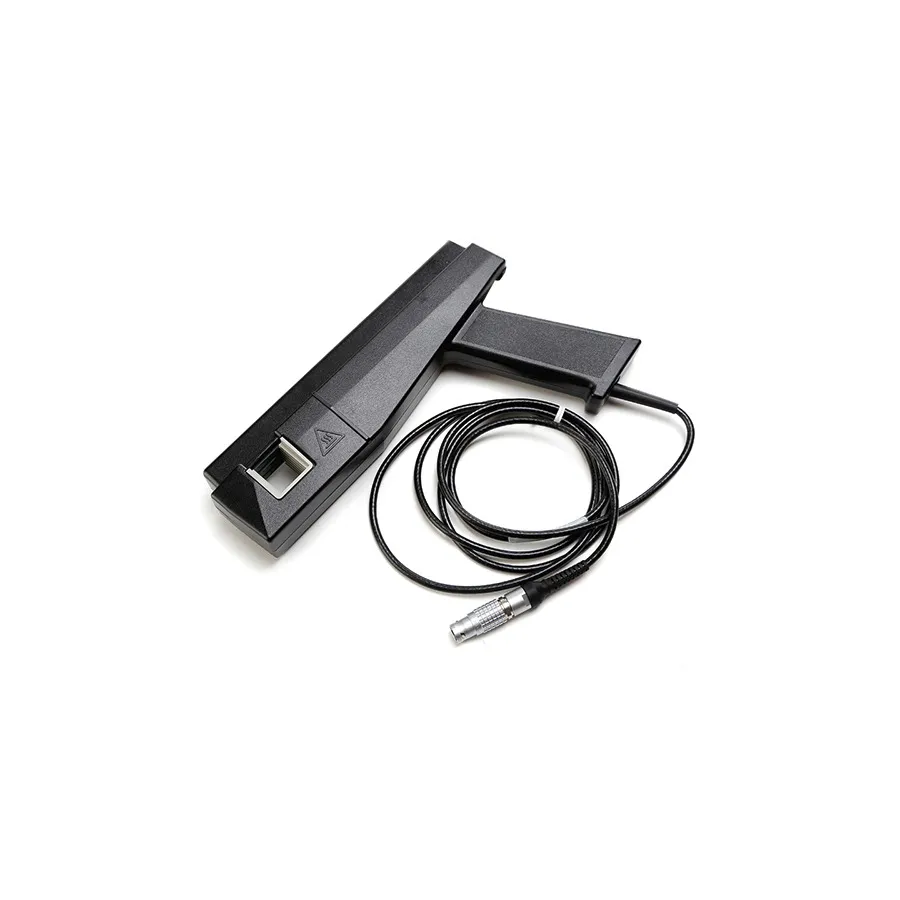

Tektronix TCP303 Current Probe

Огляд

Датчик Tektronix TCP303 — це датчик AC/DC струму, призначений для додатків вимірювання великих струмів до 150 A DC. Як частина серії TCP300, він забезпечує точні вимірювання струму при підключенні до сумісних осцилографів Tektronix через інтерфейси TEKPROBE Level II, TekConnect (з TCA-BNC) або TekVPI (з TPA-BNC). Датчик має розподілену конструкцію для неінвазивного підключення до кола та працює з підсилювачем датчика струму TCPA300 для автоматичного масштабування та відображення показань на екрані.

Основні характеристики

• Смуга пропускання від DC до 15 MHz для вимірювання струмів до 150 A DC
• Зв'язок AC/DC на вході для гнучкого вимірювання струму
• Розподілена конструкція для простого підключення до кола без видалення компонентів
• Автоматичне масштабування та відображення одиниць на сумісних осцилографах
• Низький імпеданс вставлення зменшує навантаження на тестований пристрій
• Індикатори стану показують режим роботи та помилки (дегаусс, розривний датчик, перевантаження, невідповідність імпедансу, несумісний тип датчика)
• Низький DC дрейф та шум для покращеного вимірювання малих струмів
• Сертифікація безпеки третьої сторони

Застосування

• Аналіз джерел живлення (імпульсні та лінійні схеми)
• Тестування напівпровідникових пристроїв (SCRs, IGBTs, MOSFETs, CMOS, BJTs)
• Розроблення перетворювачів потужності та інверторів
• Розроблення та усунення неполадок електронних баластів
• Розроблення промислової та побутової електроніки
• Інфраструктура мобільного зв'язку (телефони, супутники, релейні станції)
• Приводи двигунів та транспортні системи (електромобілі, поїзди, локомотиви, авіоніка)
