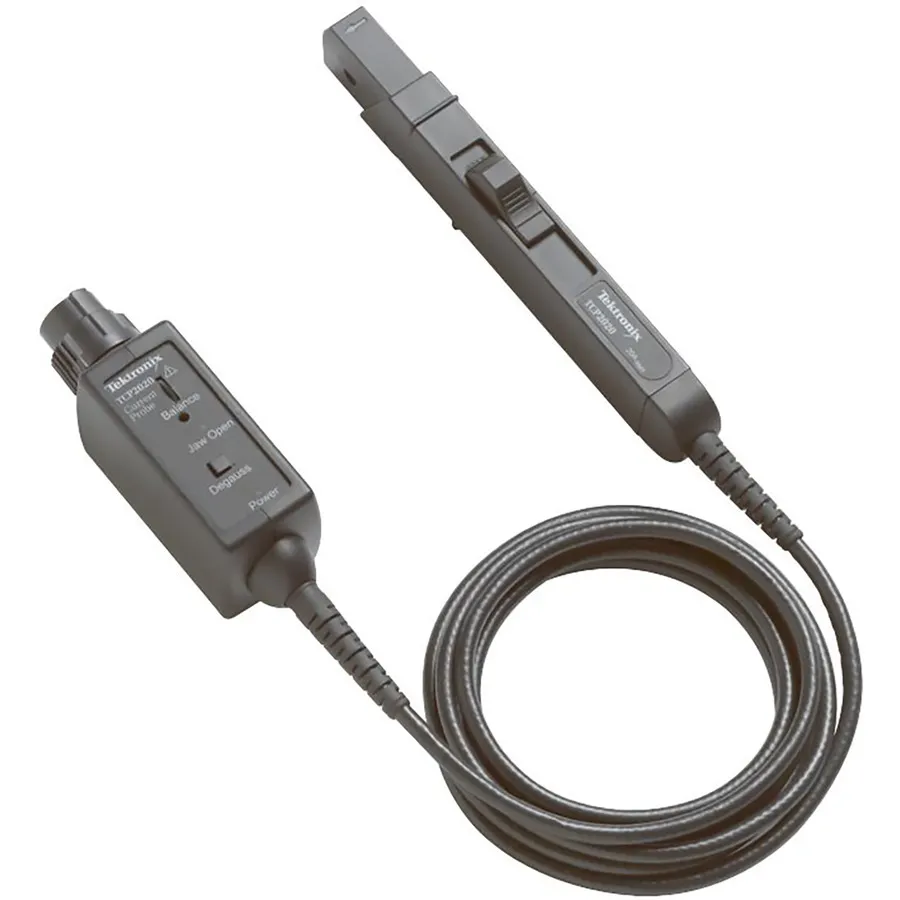

Tektronix TCP2020 AC/DC Current Probe
Tektronix TCP2020 AC/DC зонд струму
Запитати ціну
Tektronix TCP2020 is an AC/DC current probe with 50 MHz bandwidth, 20 A DC/ARMS capability, 10 mA sensitivity, and compatibility with any BNC-equipped oscilloscope.
Деталі продукту
| Модель | TCP2020 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TCP2020 — це високопродуктивний AC/DC зонд вимірювання струму, призначений для використання з будь-яким осцилографом, оснащеним входами BNC та вхідним опором більше 100 кΩ. Він забезпечує пропускну здатність вимірювання 50 МГц та забезпечує відмінну точність при рівнях струму від 10 мА, задовольняючи сьогодні вимогливі вимоги до вимірювання струму в силовій електроніці та тестуванні напівпровідників.
Основні характеристики
- Пропускна здатність 50 МГц для вимірювання швидких перехідних процесів струму
- Можливість вимірювання 20 А постійного струму та 20 ARMS змінного струму
- 100 А пікового імпульсного струму для тестування пускових та перехідних процесів
- Відмінна чутливість мінімального струму 10 мА
- Живлення від адаптера змінного струму для польового розгортання
- Кнопка дегаусації та регулятор зсуву постійного струму
- Сертифіковано за безпекою для надійної роботи
- Працює з будь-яким приладом з входами BNC та опором >100 кΩ
Застосування
- Проектування та усунення несправностей джерел живлення
- Характеризація напівпровідникових пристроїв
- Аналіз систем електронних дроселів та освітлення
- Тестування промислової та побутової електроніки
- Аналіз схем мобільного зв'язку
- Вимірювання приводів двигунів та систем транспортування
Комплектація
- Заземлювальний провід зонда (6 дюймів)
- Пластиковий корпус для перенесення
- Адаптер змінного струму
- Інструкція (англійська мова)
Характеристики
| Maximum Current | 20 A |
| Input Coupling | AC/DC |
| Bandwidth | 50 MHz |
| Maximum Input Voltage | 150 V |
| Safety Rating | CAT2 |
| Cable Length | 2 m |
| Series | TCP Series |
| Dimensions | 5.8 x 0.6 x 1.2" |
| Minimum Current | 10 mA |
| Operating Temperature Range | 0-50°C |
| Peak Current | 100 A |
| Relative Humidity Range | 5-95% |
| Risetime | 7 ns |
| Warranty | 1 Year |
