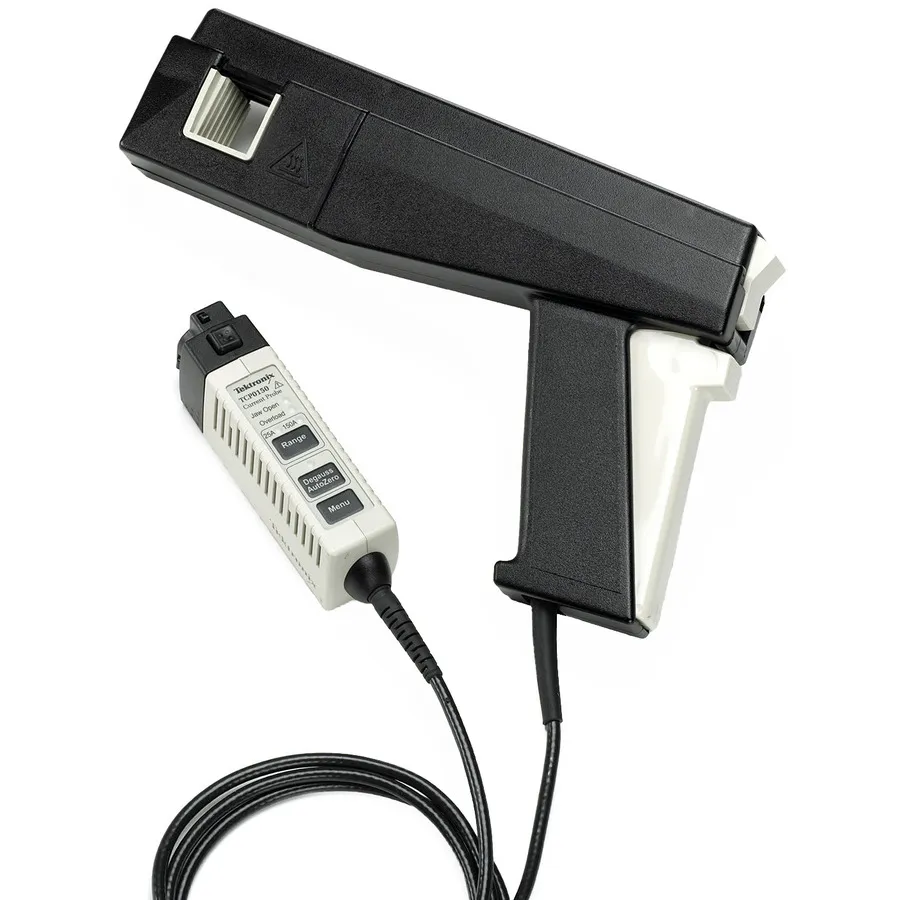

Tektronix TCP0150 AC/DC Current Probe
Tektronix TCP0150 зонд вимірювання струму AC/DC
Запитати ціну
Tektronix TCP0150 AC/DC current probe with 150A capability, 20MHz bandwidth, and 5mA minimum measurement, ideal for oscilloscope testing.
Деталі продукту
| Модель | TCP0150 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Датчик Tektronix TCP0150 — це високопродуктивний зонд вимірювання струму AC/DC, розроблений для прямого підключення до осцилографів через інтерфейс TekVPI™. Пропонує смугу пропускання 20 МГц із вибірковими діапазонами вимірювання 25 А та 150 А, забезпечуючи точне вимірювання від 5 мА до 150 А постійного струму з низьким рівнем шуму та мінімальним дрейфом. Split-core голова зонда дозволяє легко підключитися до провідників без розривання ланцюгів.
Основні характеристики
- Смуга пропускання 20 МГц для швидкого захоплення перехідних процесів
- Можливість вимірювання 150 A постійного та змінного струму з рейтингом піку 500 A
- Мінімальне вимірювання 5 мА для чутливості низькоамперних вимірювань
- Час наростання < 17,5 нс
- Типово < 1% помилка DC коефіцієнта посилення для високої точності
- Пряме підключення TekVPI™ з автоматичним масштабуванням одиниць і читанням
- Низький рівень шуму та мінімальний дрейф постійного струму
- Split-core конструкція для неінвазивного вимірювання
- Дистанційне управління GPIB/USB через осцилограф
- Легке розмагнічування та операція AutoZero
Застосування
- Тестування та аналіз джерел живлення
- Характеризація напівпровідникових приладів
- Розробка силових інверторів та перетворювачів
- Розвиток електронних баластів
- Приводи двигунів та промислова електроніка
- Діагностика систем транспорту
Комплектація
- Захисна кришка
- Сертифікат калібрування, який підлягає прослідкуванню
- Кабель даних
Характеристики
| Maximum Current | 150 A |
| Input Coupling | AC/DC |
| Bandwidth | 20 MHz |
| Maximum Input Voltage | 600 V |
| Safety Rating | CAT1 | CAT2 | CAT3 |
| Cable Length | 2 m |
| Series | TCP Series |
| Dimensions | 10.55 x 1.6 x 6.13" |
| Minimum Current | 5 mA |
| Operating Temperature Range | 0-50°C |
| Peak Current | 500 A |
| Relative Humidity Range | 5-95% |
| Risetime | 17.5 ns |
| Warranty | 1 Year |
