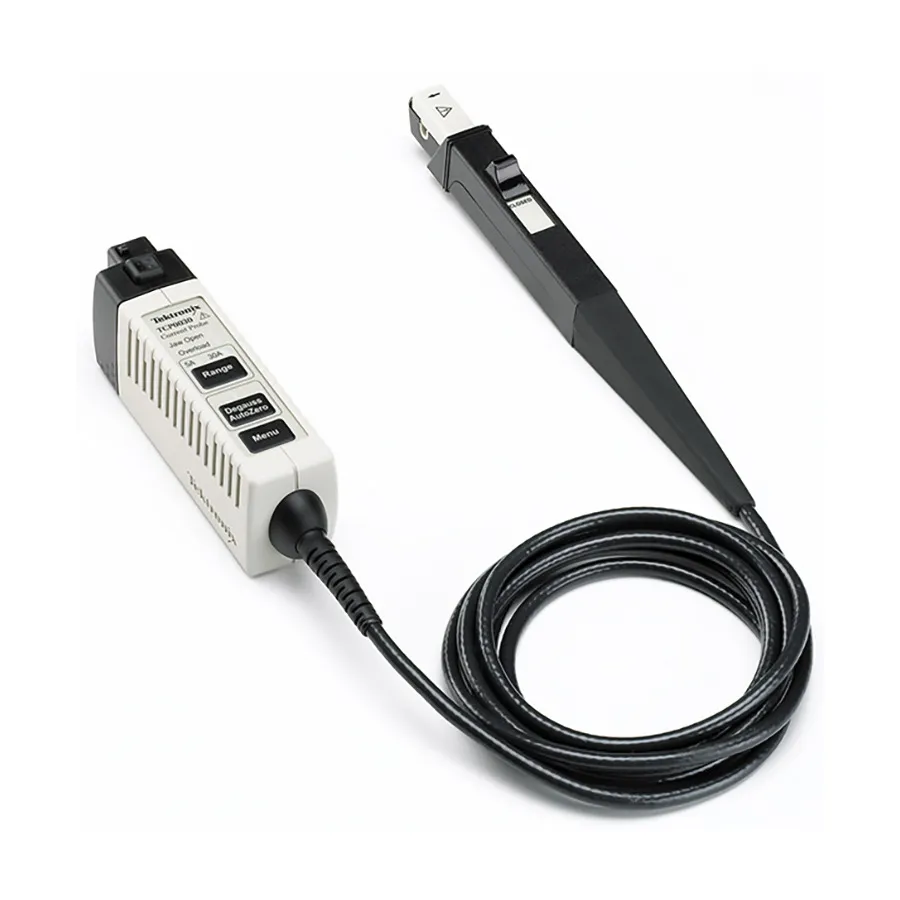

Tektronix TCP0030A AC/DC Current Probe
Tektronix TCP0030A AC/DC зонд струму
Запитати ціну
Tektronix TCP0030A is a 30A AC/DC current oscilloscope probe with 120 MHz bandwidth, 1 mA minimum current measurement, and split-core design.
Деталі продукту
| Модель | TCP0030A |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TCP0030A — це високопродуктивний зонд струму AC/DC, розроблений для прямого підключення до осцилографів з інтерфейсом зонду TekVPI. Він забезпечує пропускну здатність 120 MHz з регульованими діапазонами вимірювання 5 A та 30 A, а також виняткову точність вимірювання малого струму до 1 мА. Конструкція з розщепленим сердечником дозволяє легко підключити до схеми без переривання тестованого кола.
Основні характеристики
- Пропускна здатність: 120 MHz
- Діапазон вимірювання струму: 1 мА до 30 А з регульованими діапазонами 5 A та 30 A
- Помилка коефіцієнта посилення DC: менше 1%
- Час нарастання: менше 2.92 ns
- Можливість імпульсного піку: 50 А
- Автоматичне масштабування одиниць та вивід на екран через осцилографи TekVPI
- Функціональність автоматичного обнуління та знебіжування з однією кнопкою
- Дистанційне керування зондом GPIB/USB
- Низький шум та дрейф DC
- Конструкція з розщепленим сердечником для легкого підключення до кола
Застосування
- Джерела живлення
- Напівпровідникові пристрої
- Перетворювачі потужності
- Електронні балласти
- Промислова та побутова електроніка
- Мобільні приводи та приводи двигунів
- Транспортні системи
Комплектація
- Інструкція з користування
- Провід заземлення зонду (довжина 6 дюймів)
- Нейлоновий чохол для перенесення
- Сертифікат калібрування з можливістю відстеження
Характеристики
| Maximum Current | 30 A |
| Input Coupling | AC/DC |
| Bandwidth | 120 MHz |
| Maximum Input Voltage | 150 V |
| Safety Rating | CAT2 |
| Cable Length | 2 m |
| Series | TCP Series |
| Dimensions | 7.77 x 0.62 x 1.25" |
| Minimum Current | 1 mA |
| Operating Temperature Range | 0-50°C |
| Peak Current | 50 A |
| Relative Humidity Range | 5-95% |
| Risetime | 2.92 ns |
| Warranty | 1 Year |
