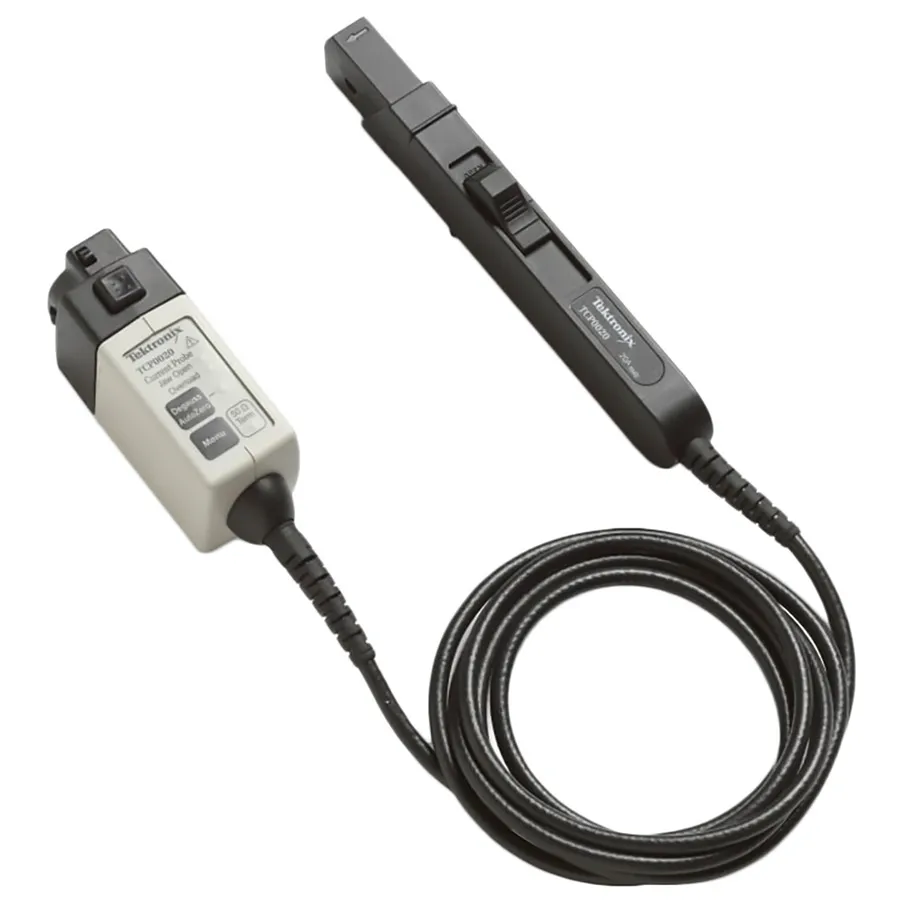

Tektronix TCP0020 Current Probe
Tektronix TCP0020 датчик струму
Запитати ціну
Tektronix TCP0020 is an AC/DC current probe with 50 MHz bandwidth, 20 A DC capability, and measurement range from 10 mA to 100 A peak for oscilloscope current analysis.
Деталі продукту
| Модель | TCP0020 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TCP0020 — датчик AC/DC струму, розроблений для вимірювання електричного струму осцилоскопом. З пропускною здатністю 50 МГц і вхідним термінуванням 100 кΩ цей датчик забезпечує точне вимірювання струму від 10 мА до 100 А пікової імпульсної величини, придатний для джерел живлення, напівпровідникових приладів та приводів двигунів.
Основні характеристики
- AC/DC вимірювання струму
- Пропускна здатність: 50 МГц
- Максимальний струм: 20 А пост. / 20 ARMS / 100 А пікового імпульсу
- Мінімальний струм: 10 мА з високою точністю
- Вхідне термінування: 100 кΩ
- Рейтинг CAT II для відповідності безпеці
Застосування
- Вимірювання струму джерела живлення
- Тестування напівпровідникових приладів
- Аналіз електронних дроселів
- Тестування промислової та побутової електроніки
- Обладнання мобільного зв'язку
- Приводи двигунів та системи транспортування
Комплектація
- Провід заземлення датчика (довжина 6 дюймів)
- Нейлоновий переносний кейс
- Інструкція з експлуатації (англійською мовою)
Характеристики
| Maximum Current | 20 A |
| Input Coupling | AC/DC |
| Bandwidth | 50 MHz |
| Maximum Input Voltage | 150 V |
| Safety Rating | CAT2 |
| Cable Length | 2 m |
| Series | TCP Series |
| Dimensions | 5.8 x 0.6 x 1.2" |
| Minimum Current | 10 mA |
| Operating Temperature Range | 0-50°C |
| Peak Current | 100 A |
| Relative Humidity Range | 5-95% |
| Risetime | 7 ns |
| Warranty | 1 Year |
