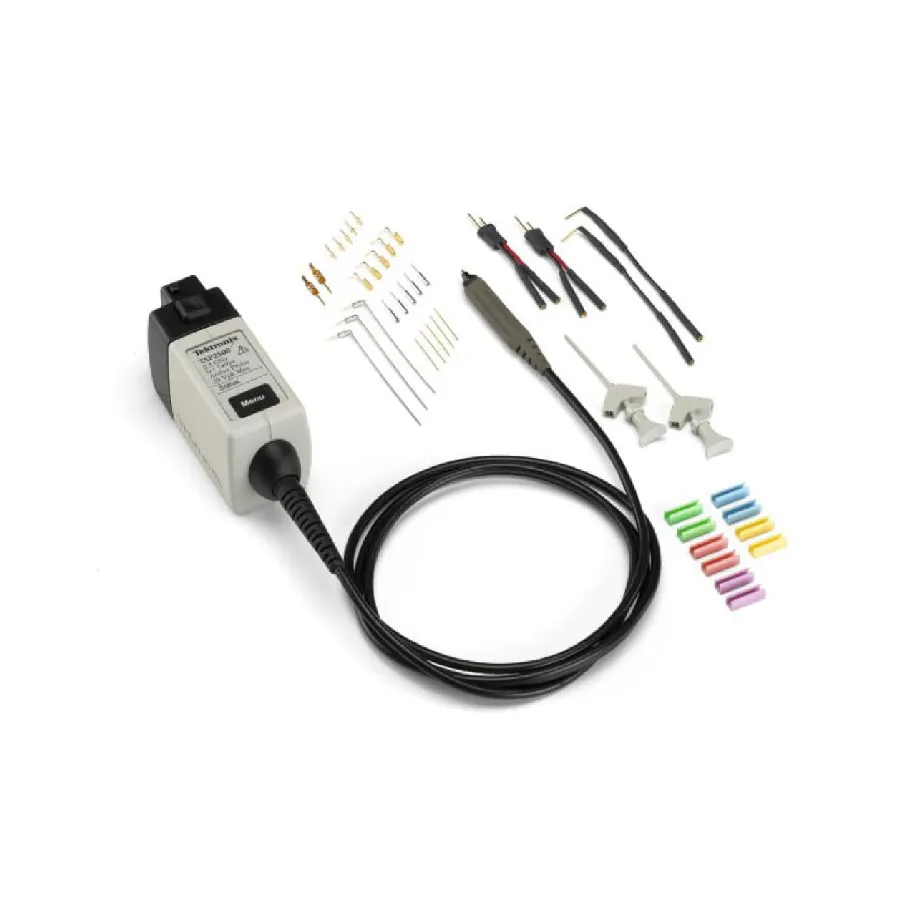

Tektronix TAP4000 4 GHz Single-ended Active Probe

Огляд

TAP4000 — це 4 GHz однокінцевий активний зонд FET, розроблений для високошвидкісної роботи в сучасних конструкціях цифрових систем. Він забезпечує відмінну вірність сигналу з мінімальним ефектом навантаження, розв'язуючи традиційні обмеження зондів для точних високошвидкісних вимірювань та аналізу.

Основні характеристики

• Смуга пропускання 4 GHz для високошвидкісного захоплення сигналу
• Час наростання зонда для захоплення перехідних процесів
• Відмінна вірність сигналу з мінімальним викривленням
• ≤0.8 pF вхідна ємність для мінімального навантаження
• 40 kΩ вхідний опір
• -4 V до +4 V динамічний діапазон входу
• -10 V до +10 V зміщення вхідного DC
• ±30 V (DC + peak AC) максимальна вхідна напруга (неруйнуюча)
• Малий компактний зондовий наконечник для зондування малих геометрій схемних елементів
• Аксесуари для підключення до пристроїв дозволяють підключення до SMD розмірами до 0.5 mm pitch
• Надійна конструкція
• Прямо підключається до осцилографів з інтерфейсом TekVPI
• Автоматичне масштабування одиниць та показання на дисплеї осцилографа
• Віддалене керування GPIB/USB через осцилограф

Комплектація

• Y-адаптери проводу (2)
• Заземлювальні проводи 3 дюйми (3)
• Мікро CKT контактні наконечники (2)
• Набір настроюваних заземлювальних проводів (5)
• Набір кольорових стрічок (5 кольорових пар)
• Набір контактів заземлення Pogo (10)
• Набір квадратних штирьків (10)
• Набір контактних наконечників (10)
• Набір адаптерів під прямим кутом (10)
• Набір адаптерів SureToe (4)
• Антистатичний браслет (1)
• Нейлоновий кейс для переноски (1)
• Пластиковий кейс для аксесуарів (1)
• Інструкція з експлуатації

Застосування

• Перевірка, налагодження та характеризація високошвидкісних конструкцій
• Аналіз цілісності сигналу, тремтіння та часування
• Інженерія виробництва та тестування
• Сигнали з амплітудою до 8 V p-p
