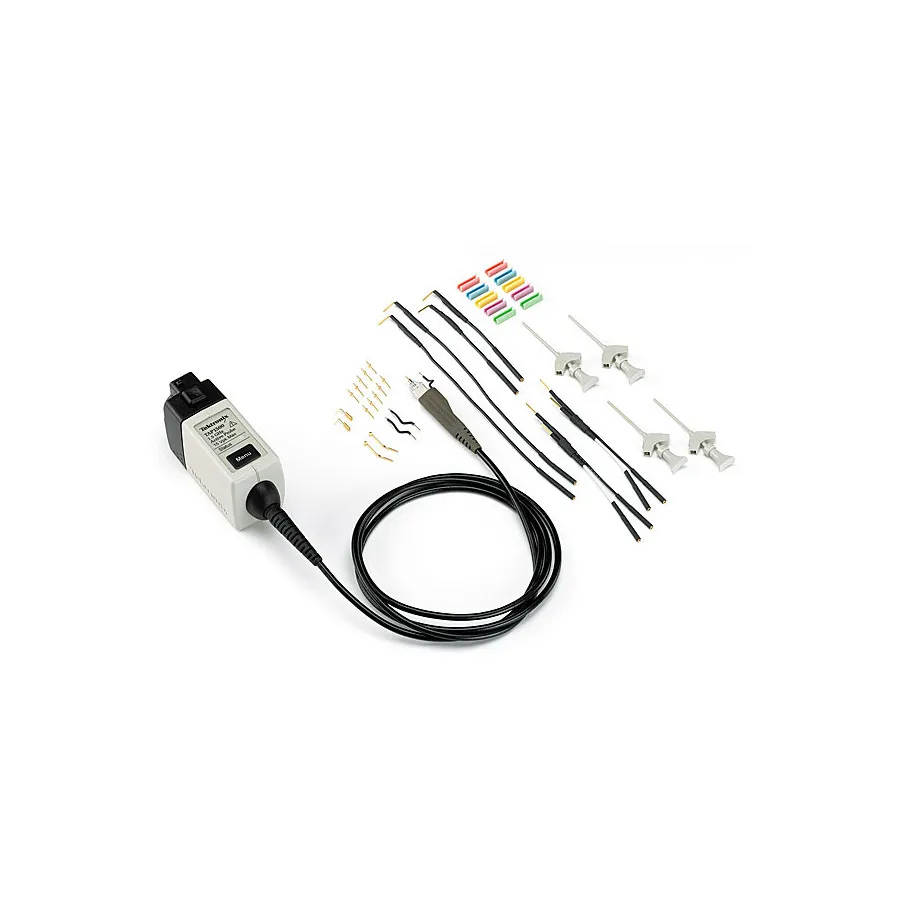

Tektronix TAP1500 Active Probe
Tektronix TAP1500 активний зонд
Запитати ціну
Tektronix TAP1500 active FET probe with 1.5 GHz bandwidth, 10X attenuation, 1 pF capacitance, and TekVPI interface for high-frequency oscilloscope measurements.
Деталі продукту
| Модель | TAP1500 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TAP1500 — активний FET зонд, розроблений для односторонніх вимірювань у високочастотних додатках. Він забезпечує низьке навантаження на коло та широку смугу пропускання, що робить його придатним для вимірювань цілісності сигналу на основі осцилографа та налагодження високошвидкісних схем.
Основні характеристики
- Смуга пропускання 1.5 ГГц для захоплення високочастотних сигналів
- Ослаблення 10X для універсальних діапазонів вимірювань
- Ємність входу 1 пФ для мінімального навантаження на коло
- Діапазон операцій 15V, сумісний зі стандартними осцилографами
- Вхідний опір 1 МОм
- Інтерфейс TekVPI для безперебійної інтеграції з осцилографами Tektronix
- Кабель зонда довжиною 1.3 м зі стандартними з'єднувачами
- Частина сімейства зондів Tektronix TAP
Застосування
- Налагодження та валідація високошвидкісних цифрових схем
- Вимірювання цілісності сигналу та часу
- Усунення несправностей плати PCB на рівні плати
- Дослідження та розроблення тестування
Характеристики
| Bandwidth | 1.5 GHz |
| Attenuation | 10X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 15 V |
| Input Impedance | 1 MΩ |
| Interface | TekVPI |
| Cable Length | 1.3 m |
| Series | TAP Series |
| Dimensions | 0.19 x 0.31 x 2.30" |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 5-95% |
| Risetime | 0.267 ns |
| Type | Active Probe |
| Warranty | 1 Year |
