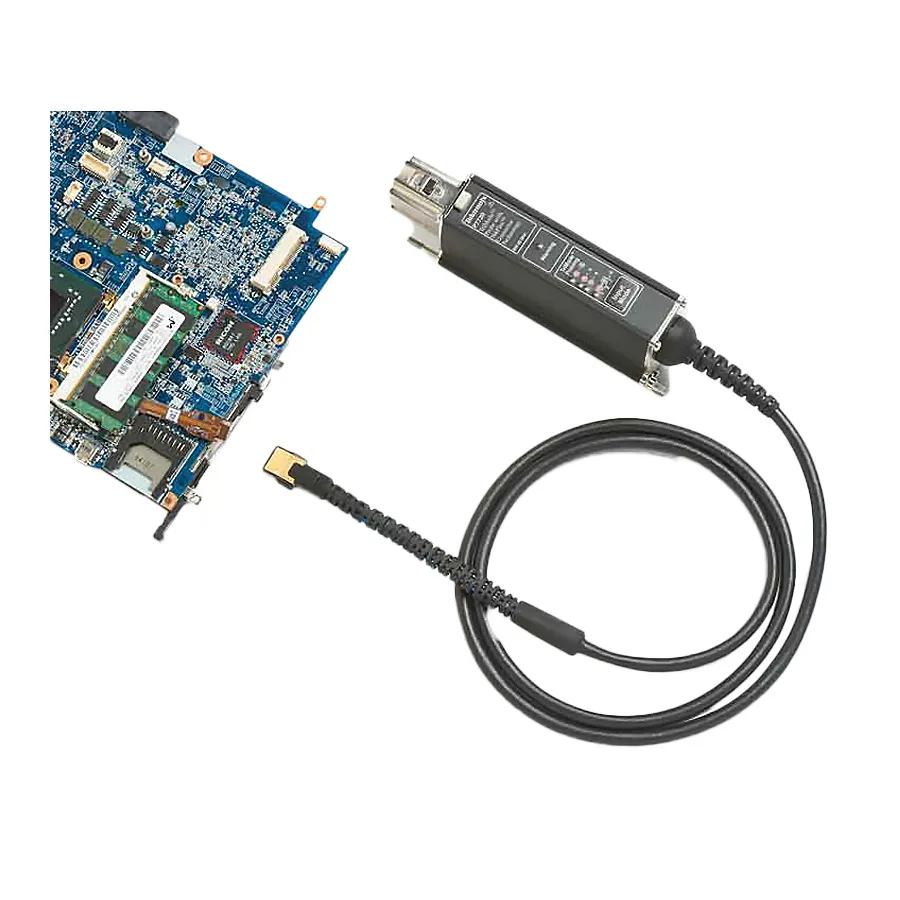

Tektronix P7713 13 GHz TriMode Probe

Огляд

Tektronix P7713 — це 13 ГГц TriMode зонд серії P7700, що забезпечує виняткову верність для вимірювань осцилоскопа в режимі реального часу. Він має інноваційну технологію TekFlex з дизайном «натисніть-щоб-відкрити» та інтерфейс TekConnect для безперебійної інтеграції з осцилоскопом. Зонд поєднує можливості вимірювання з високою смугою пропускання з мінімальним впливом на пристрій, ідеальний для просунутого електронного тестування.

Основні характеристики

• Смуга пропускання 13 ГГц для високої вірності сигналу
• TriMode зондування: диференціальне, однополюсне та синфазне вимірювання без переміщення точок підключення
• Технологія TekFlex з дизайном «натисніть-щоб-відкрити» для легкого підключення аксесуарів
• Універсальне з'єднання: наконечники для припаювання, браузер для ручного або монтованого зондування, коаксіальний адаптер SMA
• Активний дизайн буферного наконечника з буфером зонда на відстані мілімет рів від з'єднань введення
• Низька вхідна ємність: 0,4 pF (наконечники припаювання), 0,23 pF (браузер)
• S-параметри, специфічні для зонда та наконечника, з унікальними фільтрами DSP
• CMRR: DC 34 дБ, 50 МГц 34 дБ, 1 ГГц 24 дБ, 10 ГГц 14 дБ, 20 ГГц 10 дБ
• Ослаблення: 4x (припаювання), 10x (браузер), 0,7x/1,3x/2,7x/5x/10x (адаптер SMA)
• Кабель зонда 1,3 м (4,3 фути) з розширеним температурним діапазоном
• Інтерфейс TekConnect з автоматичним розпізнаванням зонда та наконечника
• Сумісність з осцилоскопами серії DPO70000, DSA70000 та MSO70000

Застосування

• Перевірка пам'яті DDR/LPDDR
• Налагодження послідовних шин високої швидкості
• Тестування відповідності MIPI D-PHY/C-PHY/M-PHY
• Тестування відповідності HDMI та DisplayPort

Комплектація

• Набір аксесуарів
• Три наконечники для припаювання
• Магнітний тримач кабелю для розвантаження напруги
• Сертифікат прослідковуваної калібровки
• Звіт про дані калібровки
• Посібник користувача
• Однорічна гарантія
