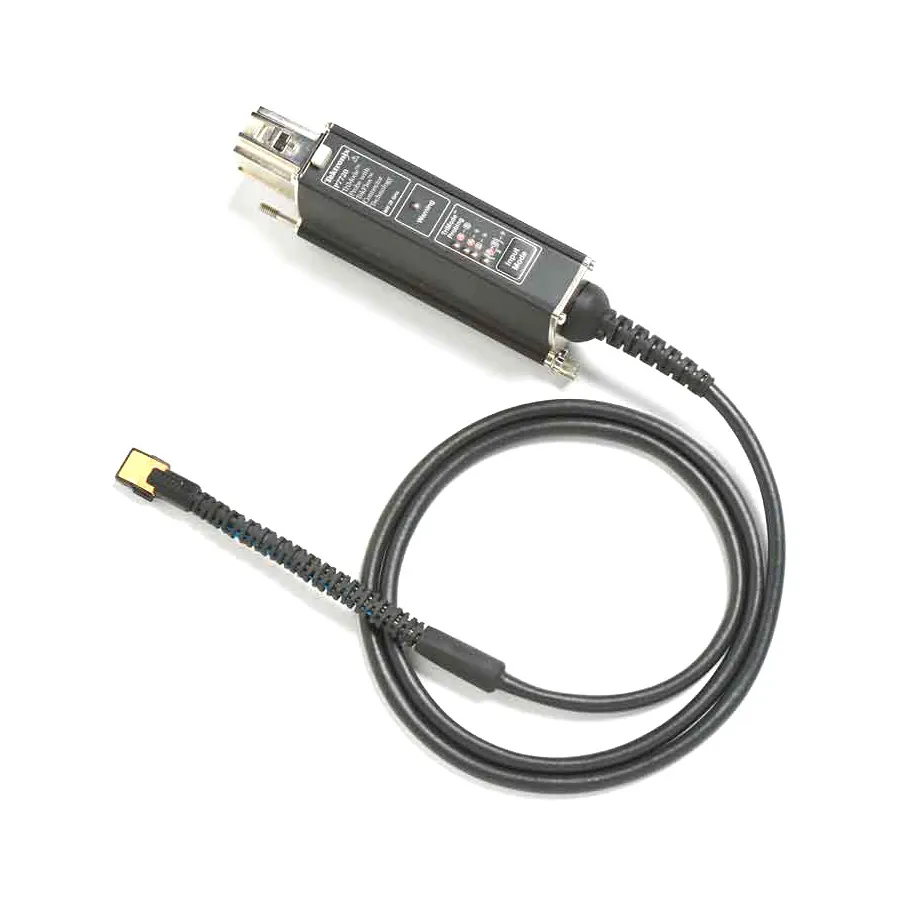

Tektronix P7625 Low Noise TriMode Probe
Tektronix P7625 низькошумовий TriMode щуп
Запитати ціну
Tektronix P7625 is a 25 GHz low-noise TriMode oscilloscope probe with differential, single-ended, and common mode measurement capabilities for precision signal analysis.
Деталі продукту
| Модель | P7625 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P7625 — це осцилографічний зонд TriMode з пропускною здатністю 25 GHz для низькошумових вимірювань з високою чутливістю. Він забезпечує диференціальні, однополюсні та загальномодові вимірювання без регулювання кінцівок зонда, придатний для точної характеризації високошвидкісних цифрових та аналогових схем.
Основні характеристики
- Пропускна здатність 25 GHz до кінцівки зонда
- TriMode™ дизайн — підтримує диференціальні, однополюсні та загальномодові вимірювання в одній конфігурації
- Низький рівень шуму зонда та системи для високочутливих вимірювань сигналів
- Дизайн віддаленої головки позиціонує підсилювач поблизу досліджуваної схеми
- Автоматична ідентифікація адаптера — розпізнає кінцівки зонда та застосовує DSP фільтри корекції для точної частотної характеристики
- Інтерфейс TekConnect® для управління осцилографом та зондом
- Включає коаксіальні адаптери 2.92mm та SMP
- Сумісний із зондами TriMode серії P7500 з припаюванням
Застосування
- Тестування серійного інтерфейсу MIPI M-PHY
- Вимірювання сигналу PCI Express (PCIe)
- Характеризація Serial ATA (SATA)
- Тестування Serial Attached SCSI (SAS)
- Аналіз протоколу Fibre Channel
- Вимірювання сигналу HDMI
Характеристики
| Bandwidth | 25 GHz |
| Attenuation | 0.25X-20X |
| Maximum Input Voltage | 5 V |
| Input Impedance | 50-225 Ω |
| Interface | TekConnect |
| Series | P7600 Series |
| Operating Temperature Range | 0 to 40°C |
| Risetime | 16 ps |
| Type | Differential Probe |
