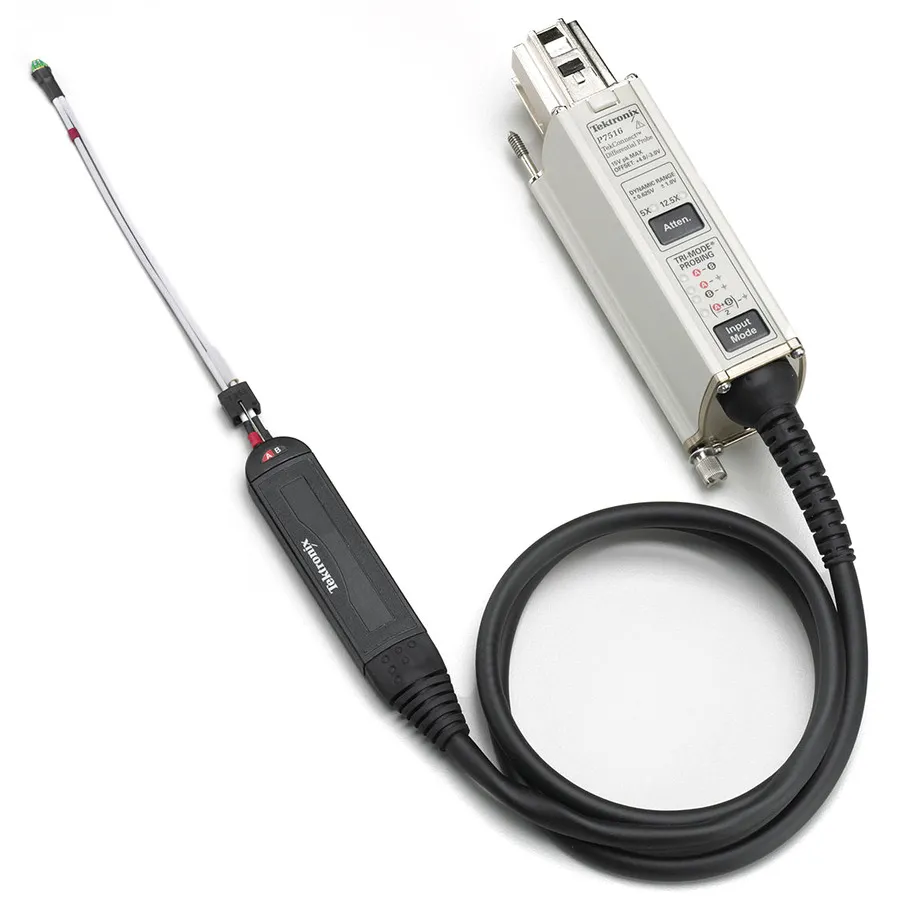

Tektronix P7516 TriMode Differential Probe
Tektronix P7516 TriMode діференціальний зонд
Запитати ціну
Tektronix P7516 16GHz TriMode differential probe with TekConnect interface for differential, single-ended, and common-mode measurements without probe repositioning.
Деталі продукту
| Модель | P7516 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P7516 — це високопропускний TriMode діференціальний зонд, розроблений для передових вимірювань цілісності сигналу та цілісності живлення на сучасних високошвидкісних цифрових схемах. З пропускною здатністю 16 GHz та сумісністю інтерфейсу TekConnect він дозволяє одночасно вимірювати діференціальні, однозв'язні та синфазні сигнали без переміщення зонда, значно покращуючи ефективність вимірювання на складних топологіях схем.
Основні характеристики
- Пропускна здатність 16 GHz для захоплення високошвидкісних сигналів
- TriMode: діференціальні, однозв'язні та синфазні вимірювання без переміщення зонда
- Вибір ослаблення 5X або 12.5X користувачем
- 100kΩ DC вхідний опір (діференціальний)
- ±15V безшкідливий вхідний діапазон
- Інтерфейс TekConnect для безперервної інтеграції осцилографа
- Довжина кабелю 1 м
- Кілька наборів змінних наконечників для різних сценаріїв зондування
Застосування
- Вимірювання цілісності сигналу PCI Express
- Аналіз шини Serial ATA
- Характеризація пам'яті DDR2/3/4
- Зондування високошвидкісного сигналу USB
- Налагодження змішаних схем
Сумісність
- Осцилографи TekConnect: серія DPO/DSA/MSO70000 та TDS6000B/C
- Включена стандартна одноріччя гарантія
Характеристики
| Bandwidth | 16 GHz |
| Attenuation | 5X, 12.5X |
| Maximum Input Voltage | 15 V |
| Input Impedance | 100 kΩ |
| Interface | TekConnect |
| Cable Length | 1 m |
| Series | P7500 Series |
| Includes | Standard Accessory Kit |
| Risetime | 32 ps |
| Type | Differential Probe |
