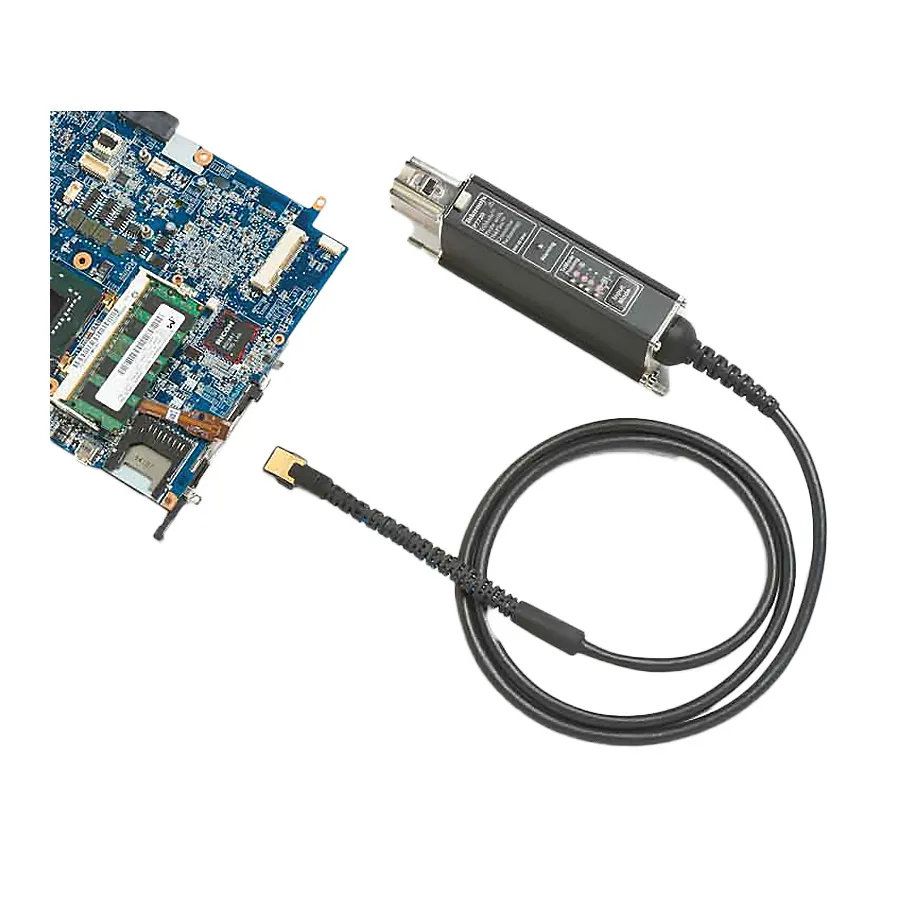

Tektronix P7513A TriMode Differential Probe
Tektronix P7513A TriMode диференціальний зонд
Запитати ціну
Tektronix P7513A is a 13 GHz TriMode differential probe with 5X or 12.5X selectable attenuation and TekConnect interface, offering differential, single-ended, and common-mode measurements.
Деталі продукту
| Модель | P7513A |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P7513A — TriMode диференціальний зонд з пропускною здатністю 13 GHz, розроблений для вимірювань високої пропускної здатності на осцилографах Tektronix. Технологія TriMode дозволяє одному зондові виконувати вимірювання диференціального, односторонього та спільного режиму без налаштування кінцівок зонда, значно підвищуючи ефективність вимірювання та скорочуючи час налаштування.
Основні характеристики
- Пропускна здатність 13 GHz
- Можливість вимірювання TriMode: диференціальне, односторонне та спільне режимів
- Вибірна атенюація 5X або 12.5X для розширеного динамічного діапазону
- 100k Ом опір введення постійного струму (диференціальний)
- Діапазон введення ±15 V неруйнівний
- Інтерфейс TekConnect для керування та зручності використання осцилографа
- Кілька варіантів кінцівок зонда з підтримкою пропускної здатності до 25 GHz
- Невелике форм-фактор для високощільного зондування
- Сумісність з осцилографами серій DPO/DSA70804 та TDS6000B/C
Варіанти кінцівок зонда
- TriMode Performance Solder Tip: До 25 GHz пропускної здатності
- TriMode Long Reach Solder Tip: До 20 GHz пропускної здатності
- TriMode Resistor Solder Tip: До 18 GHz пропускної здатності
- TriMode Extended-resistor Solder Tip: До 7 GHz пропускної здатності
- TriMode Micro-coax Tip: До 4 GHz пропускної здатності
- TriMode High-temperature Tip: До 10 GHz пропускної здатності з DSP
- Damped Wire Tip: До 8 GHz пропускної здатності
- Precision Differential Probing Module: До 18 GHz пропускної здатності
Застосування
- Тестування цілісності сигналу PCI Express
- Вимірювання Serial ATA та USB
- Аналіз сигналу пам'яті DDR2/3/4
- Характеризація диференціального сигналу високої частоти
Характеристики
| Bandwidth | 13 GHz |
| Attenuation | 5X, 12.5X |
| Maximum Input Voltage | 15 V |
| Input Impedance | 100 kΩ |
| Interface | TekConnect |
| Cable Length | 1.3 m |
| Series | P7500 Series |
| Includes | Standard Accessory Kit |
| Risetime | 40 ps |
| Type | Differential Probe |
