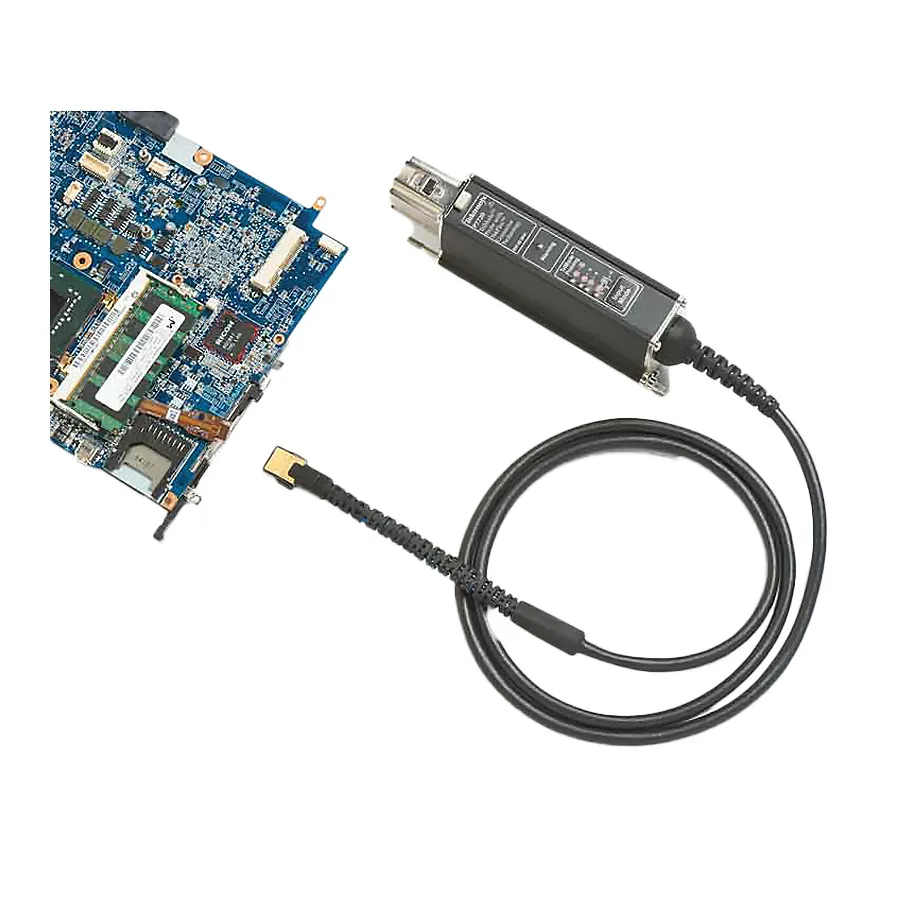

Tektronix P7508 TriMode Differential Probe
Tektronix P7508 TriMode диференціальний зонд
Запитати ціну
Tektronix P7508 is an 8 GHz TriMode differential probe with 5X or 12.5X selectable attenuation and TekConnect interface, enabling differential, single-ended, and common-mode measurements.
Деталі продукту
| Модель | P7508 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P7508 — TriMode диференціальний зонд з пропускною здатністю 8 GHz, розроблений для високощільного зондування на осцилографах Tektronix. Технологія TriMode дозволяє одному зондові виконувати вимірювання диференціального, односторонього та спільного режиму без налаштування кінцівок зонда, підвищуючи продуктивність та ефективність вимірювання.
Основні характеристики
- Пропускна здатність 8 GHz
- Можливість вимірювання TriMode: диференціальне, односторонне та спільне режимів
- Вибірна атенюація 5X або 12.5X для розширеного динамічного діапазону
- 100k Ом опір введення постійного струму (диференціальний)
- Діапазон введення ±15 V неруйнівний
- Інтерфейс TekConnect для керування осцилографом
- Кілька варіантів кінцівок зонда для різних потреб підключення
- Невелике форм-фактор для високощільного зондування
- Сумісність з осцилографами серій DPO/DSA/MSO70000 та TDS6000B/C
Варіанти кінцівок зонда
- TriMode Performance Solder Tip: До 25 GHz пропускної здатності
- TriMode Long Reach Solder Tip: До 20 GHz пропускної здатності
- TriMode Resistor Solder Tip: До 18 GHz пропускної здатності
- TriMode Extended-resistor Solder Tip: До 7 GHz пропускної здатності
- TriMode Micro-coax Tip: До 4 GHz пропускної здатності
- TriMode High-temperature Tip: До 10 GHz пропускної здатності з DSP
- Damped Wire Tip: До 8 GHz пропускної здатності
- Precision Differential Probing Module: До 18 GHz пропускної здатності
Застосування
- Тестування цілісності сигналу PCI Express
- Вимірювання Serial ATA
- Тестування пам'яті DDR2/3/4
- Аналіз сигналу USB
Характеристики
| Bandwidth | 8 GHz |
| Attenuation | 5X, 12.5X |
| Maximum Input Voltage | 15 V |
| Input Impedance | 100 kΩ |
| Interface | TekConnect |
| Cable Length | 1.3 m |
| Series | P7500 Series |
| Risetime | 55 ps |
| Type | Differential Probe |
