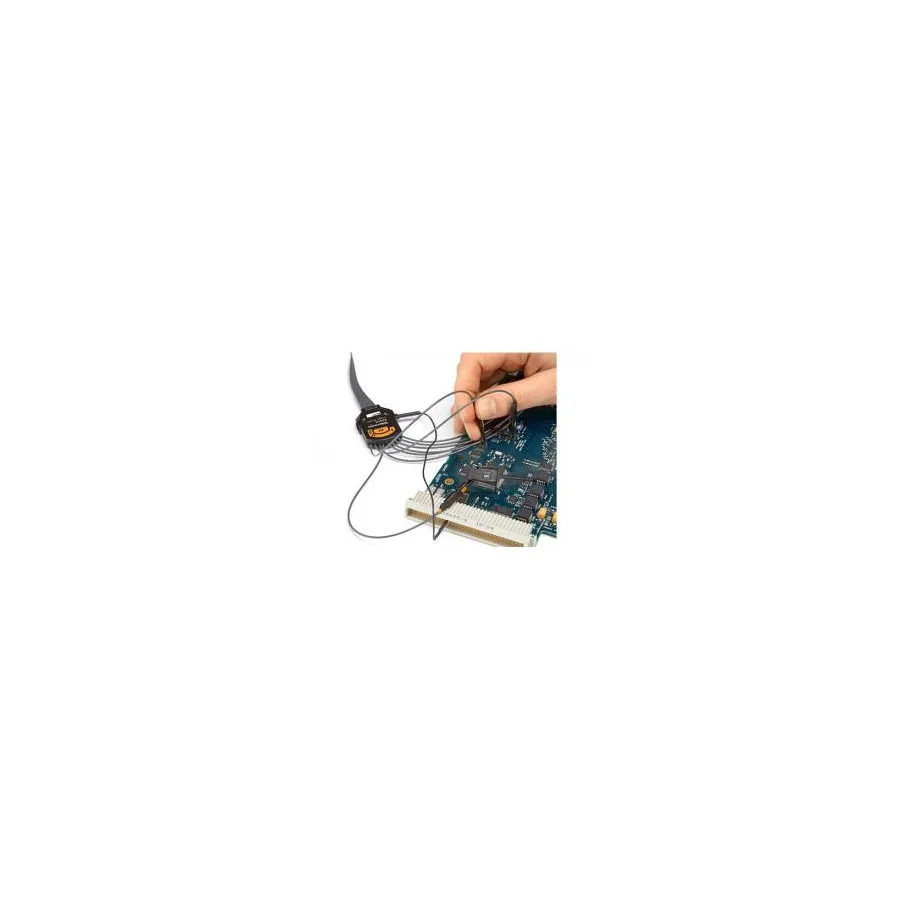

Tektronix P6316 Mixed Signal Logic Probe
Tektronix P6316 змішаний сигнальний логічний пробник
Tektronix P6316 is a 16-channel mixed signal logic probe with 8 pF capacitive loading and 101 kΩ input impedance, designed for MSO2000 oscilloscope series.
Деталі продукту
| Модель | P6316 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P6316 — це 16-канальний змішаний логічний пробник, розроблений спеціально для серії осцилографів MSO2000. Пробник має унікальну конструкцію двох модулів з восьма каналами на кожному модулі, що спрощує з'єднання з інтерфейсами досліджуваного пристрою. З мінімальним ємнісним навантаженням та високою вхідною імпедансом, P6316 забезпечує точні вимірювання без значного впливу на роботу схеми. Комбінація квадратних контактів та комплекту літаючих дротів із затискачами забезпечує гнучкі варіанти з'єднання як для звичайних, так і для конфігурацій поверхневого монтажу.
Основні характеристики
- 16 каналів, розташованих у двох модулях з 8 каналів
- Пряме з'єднання до квадратних контактних заголовків 8×2 (рознесення на десяту дюйму)
- Низьке ємнісне навантаження: 8 пФ на канал
- Висока вхідна імпеданція: 101 кΩ
- Гнучкі параметри з'єднання: включені затискачи та літаючі дроти
- Довжина кабелю 0,9 метра
- Сумісність з серією осцилографів MSO2000
Застосування
- Налагодження змішаної сигнальної схеми
- Аналіз стану логіки в цифрових конструкціях
- Перевірка вбудованих систем
Характеристики
| Number of Channels | 16 |
| Series | MSO2000 Series |
| Cable Length | 0.9 m |
| Input Capacitance | 8 pF |
| Input Impedance | 101 kΩ |
| Input Voltage | 40 V |
| Maximum Input Voltage | 40 V |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 5-95% |
| Type | Logic Probe |
| Warranty | 1 Year |
