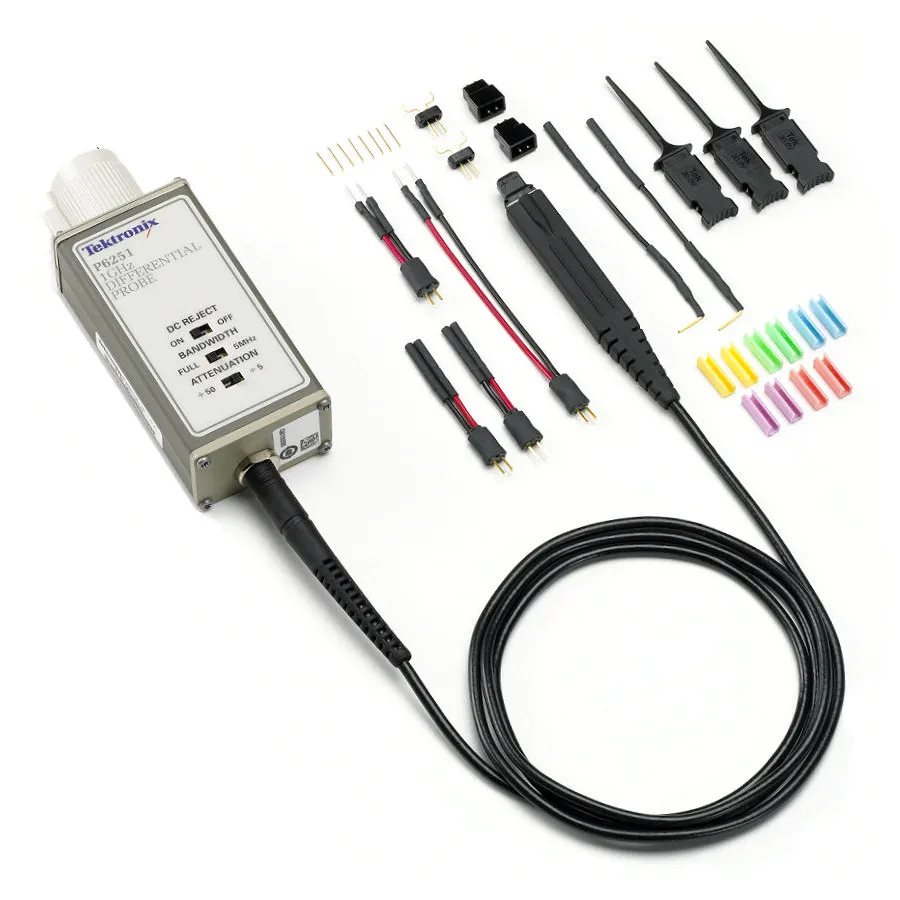

Tektronix P6251 High Voltage Differential Probe
Tektronix P6251 диференціальний пробник високої напруги
Tektronix P6251 is a 1 GHz high-voltage differential probe with selectable bandwidth filters and compact design, ideal for SMPS, CAN/LIN bus, and high-speed digital systems.
Деталі продукту
| Модель | P6251 |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P6251 — це диференціальний пробник високої напруги, призначений для вимогливих застосувань у імпульсних блоках живлення, аналізі CAN/LIN шини та розробці систем цифрової електроніки високої швидкості. З пропускною здатністю 1 ГГц та чудовим придушенням сигналу спільного режиму, він забезпечує надійні вимірювання диференціальних сигналів у складних середовищах. Компактна голівка пробника відповідає елементам схеми малих розмірів, тоді як набір параметрів з'єднання забезпечує гнучкість для різних сценаріїв випробування.
Основні характеристики
- Пропускна здатність 1 ГГц
- 18 дБ CMRR при 250 МГц з послабленням 50X
- Перемикаємі фільтри обмеження смуги: 100 Гц, 10 кГц, 1 МГц та повна смуга
- Компактна голівка пробника для схем малих розмірів
- Множинні варіанти контактів пробника: прямий штир, квадратний штир, припіювання та змінна крок
- Інтерфейс TekProbe з автоматичним масштабуванням одиниці
- Спеціалізоване меню пробника на дисплеї осцилографа для керування налаштуванням
Застосування
- Розробка та усунення неполадок імпульсних блоків живлення (SMPS)
- Аналіз шини CAN/LIN
- Розробка та перевірка схем цифрової електроніки високої швидкості
Характеристики
| Bandwidth | 1 GHz |
| Attenuation | 5X, 50X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 42 V |
| Input Impedance | 1 MΩ |
| Interface | TekProbe BNC |
| Cable Length | 1.2 m |
| Operating Temperature Range | 0 to 40°C |
| Risetime | 350 ps |
| Type | Differential Probe |
