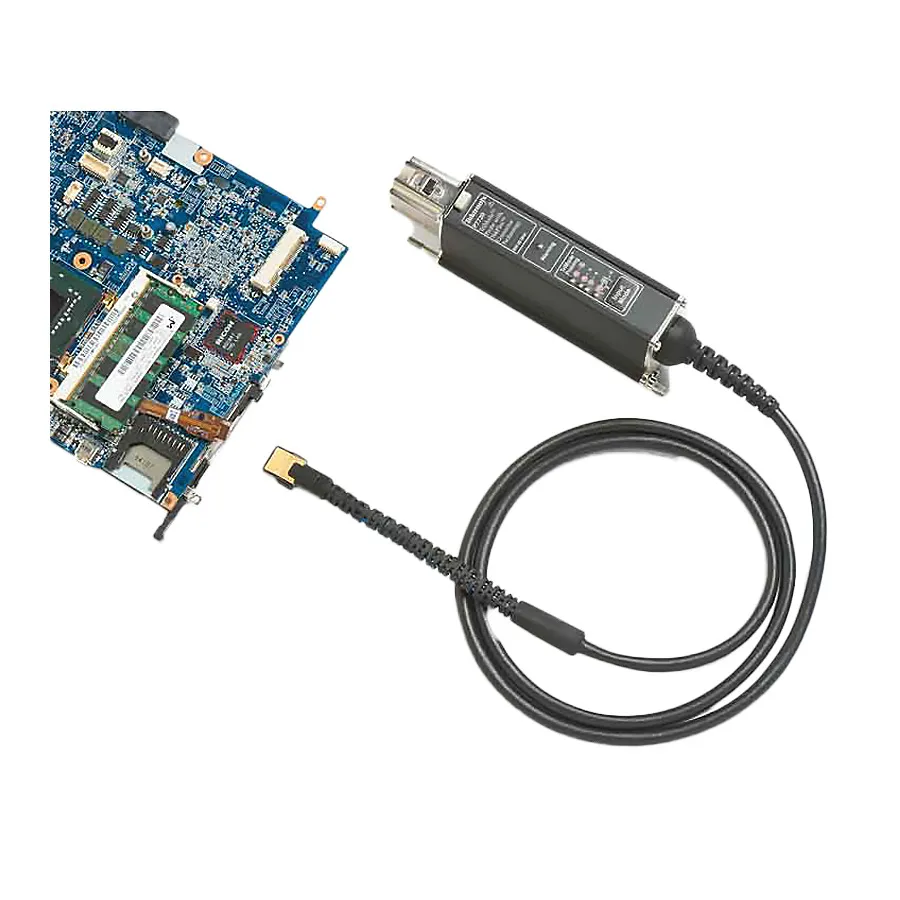

Tektronix P6247 Differential Probe

Огляд

Tektronix P6247 — це диференціальний зонд з пропускною спроможністю 1 ГГц, розроблений для перевірки проектування високошвидкісних цифрових та комунікаційних систем. Він гарантує пропускну спроможність 1,0 ГГц та має низьку вхідну ємність з коефіцієнтом комунікаційного відхилення (CMRR) 60 дБ, що дозволяє точне вимірювання диференціальних сигналів навіть у зашумлених середовищах. Компактна голівка зонда забезпечує легкий доступ до поверхневих монтованих пристроїв, а підключення до інтерфейсу TekProbe BNC або джерела живлення 1103 TekProbe забезпечує гнучку інтеграцію з осцилографами Tektronix.

Основні характеристики

• Пропускна спроможність ≥1,0 ГГц (гарантована)
• Вибір послаблення 1X/10X
• Вхідна ємність менше 1 пФ
• Вхідний імпеданс 200 кΩ
• Коефіцієнт комунікаційного відхилення (CMRR) 60 дБ
• Діапазон напруги синфазного сигналу ±25В
• Компактна голівка зонда для легкого доступу до SMD
• Сумісний з інтерфейсом TekProbe BNC та джерелом живлення 1103

Застосування

• Комунікації (Gigabit Ethernet, IEEE-1394, Fibre Channel)
• Характеризація напівпровідників (RAMBUS)
• Проектування та перевірка каналу читання диску
• Тестування відповідності форми імпульсу високошвидкісних комунікацій
• Вимірювання джитера, перехресних завад та BERT
• Пошук та усунення відскоків заземлення
