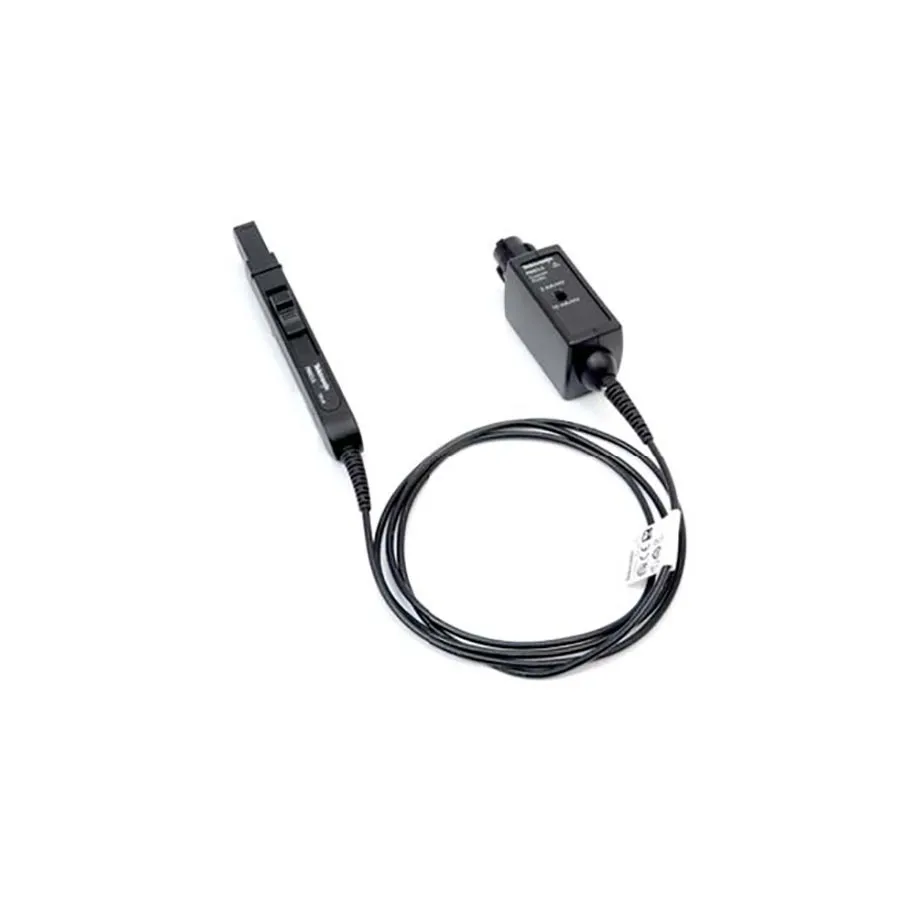

Tektronix P6021A AC Current Probe
Tektronix P6021A AC зонд вимірювання струму
Запитати ціну
Tektronix P6021A is a split-core AC current probe with 120 Hz to 60 MHz bandwidth, 10.6 A RMS capability, and 10 mA/mV sensitivity for non-invasive circuit measurements.
Деталі продукту
| Модель | P6021A |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P6021A — універсальний зонд змінного струму, що пропонує широкосмугову продуктивність з відмінними низькочастотними характеристиками. Він дозволяє точне вимірювання струму від 120 Гц до 60 МГц без розриву цепи, затискаючись на провідник, що проводить струм. З максимальним номіналом RMS 10.6 А та піковим номіналом 250 А, він охоплює широкий діапазон потреб вимірювання в промислових та електронних застосуваннях.
Основні характеристики
- Смуга пропускання 120 Гц до 60 МГц
- 10.6 A RMS, 250 A пік, чутливість 10 мА
- Перемикаюча чутливість: 2 мА/мВ або 10 мА/мВ
- Розроблений для входів осцилоскопа 1 МОм
- Конструкція з розщепленим осередком для легкого підключення схеми
- Екранована голівка зонда
- CAT II оцінена для голих дротів напругою до 150 В
- Кабель 1.5 м (5 футів)
- Вимірювання змінного струму
Застосування
- Моніторинг джерел живлення та систем ДБЖ
- Аналіз схем двигунів та приводів
- Тестування систем розподілу електроенергії
- Вимірювання струму промислового обладнання
- Загальні вимірювання струму осцилоскопом
Характеристики
| Maximum Current | 10.6 A |
| Bandwidth | 60 MHz |
| Maximum Input Voltage | 150 V |
| Cable Length | 1.5 m |
| Series | P6000 Series |
| Dimensions | 7.77 x 0.625 x 1.25 in. |
| Maximum Wire Size | 5 mm |
| Minimum Current | 10 mA |
| Peak Current | 250 A |
| Risetime | 5.8 ns |
| Series Compatibility | 3 SERIES MDO MIXED DOMAIN OSCILLOSCOPE, DPO/DSA/MSO70000, DPO7000C, MDO3000, MDO4000C, MSO/DPO2000, MSO/DPO2000B, MSO/DPO3000, MSO/DPO4000, MSO/DPO5000, MSO/DPO5000B, MSO4000B, TBS1000/TBS1000B/TBS1000B-EDU, TBS2000, TBS2000, TDS3000, TDS5000, TDS6000, TD |
| Warranty | 1 Year |
