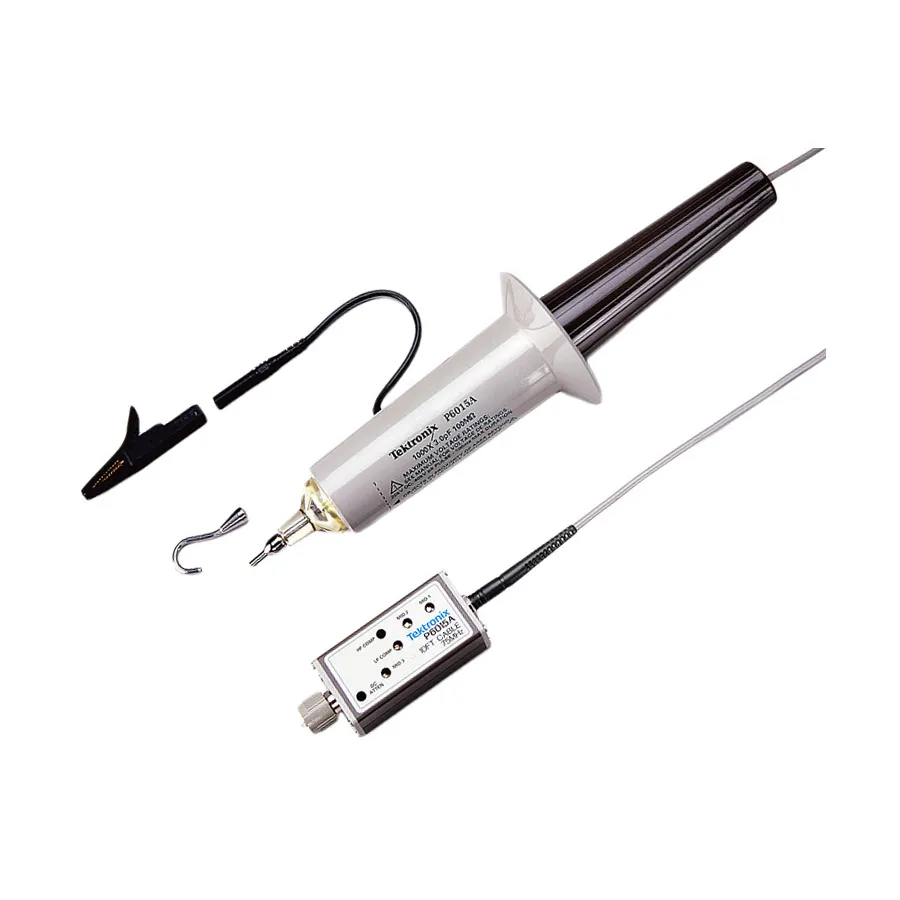

Tektronix P6015A пасивний датчик високої напруги
Tektronix P6015A High-Voltage Passive Probe
Запитати ціну
Tektronix P6015A is a 1000:1 high-voltage passive oscilloscope probe with 75 MHz bandwidth, rated for 20 kV DC (40 kV peak) measurements.
Деталі продукту
| Модель | P6015A |
| Виробник | Tektronix |
| Категорія | Щупи для осцилографів |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P6015A — пасивний датчик високої напруги з коефіцієнтом 1000:1, розроблений для важких та високопродуктивних вимірювань напруги понад 2,5 кВ. Датчик дозволяє вимірювати напругу постійного струму до 20 кВ RMS та імпульси до 40 кВ піку (тривалість 100 мс) з смугою пропускання 75 МГц, яка захоплює швидкі сигнали високої напруги.
Основні характеристики
- Коефіцієнт послаблення 1000:1
- Смуга пропускання: DC до 75 МГц
- Максимальна напруга: 20 кВ DC / 40 кВ піку (імпульс 100 мс)
- Вхідна ємність 3 пФ
- Діапазон компенсації 7–49 пФ
- Екологічно безпечний силіконовий діелектрик (ніколи не вимагає заповнення)
- Сумісний з більшістю цифрових осцилографів Tektronix
Застосування
- Розробка джерел живлення
- Розробка приводу двигуна
- Схеми електронного баласту
- Тестування силових напівпровідників
- Схеми управління в режимі комутації
- Системи UPS
- Розробка перетворювачів потужності
Комплектація
- Гачковий наконечник датчика
- Наконечник з банановою вилкою
- Затискач типу крокодила (приєднується до заземлювального проводу)
- Заземлювальний провід
- Кейс для переносу
- Керівництво користувача
Характеристики
| Bandwidth | 75 MHz |
| Attenuation | 1000X |
| Input Capacitance | 3 pF |
| Maximum Input Voltage | 20 kV |
| Cable Length | 3 m |
| Series | P-Series |
| Dimensions | 8.50 x 18 x 21" |
| Input Impedance | 100 MΩ |
| Risetime | 4 ns |
| Series Compatibility | 5 Series MSO, 2 Series MSO |
| Type | Passive Probe |
