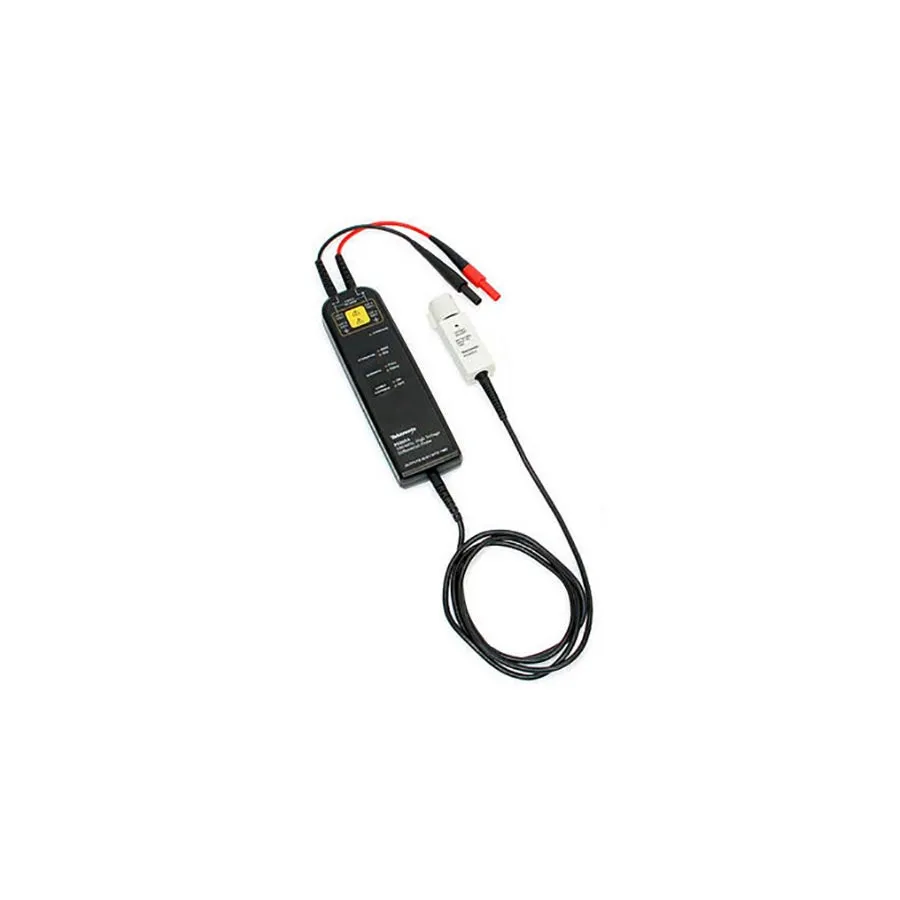

Tektronix P5210A диференціальний високовольтний зонд
Tektronix P5210A High-Voltage Differential Probe
Запитати ціну
Tektronix P5210A 50 MHz high-voltage differential probe with 100X/1000X attenuation, 5.6 kV maximum input, and TekProbe interface.
Деталі продукту
| Модель | P5210A |
| Виробник | Tektronix |
| Категорія | Щупи для осцилографів |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P5210A – активний диференціальний зонд 50 МГц, розроблений для вимірювання сигналів у плаваючих ланцюгах з максимальною вхідною напругою 5,6 кВ. Він безпечно вимірює напруги в схемах IGBT, таких як приводи двигунів та перетворювачі потужності, та підключається безпосередньо до осцилографів Tektronix через інтерфейс TekProbe.
Основні характеристики
- Смуга пропускання 50 МГц для вимірювання швидких фронтів
- Максимальна диференціальна вхідна напруга 5,6 кВ DC + пікова AC
- Параметри затухання 100X та 1000X
- Пряме підключення до осцилографів з інтерфейсом TekProbe
- Подвійна ізольована голівка зонда для безпеки
- Просте підключення до силових пристроїв, дискретних компонентів та шин
- Забезпечує безпечні вимірювання плаваючих схем з заземленим осцилографом
- Сертифіковано для критичних застосувань
Застосування
- Тестування та характеризація схем IGBT
- Вимірювання напруги приводу двигуна
- Аналіз перетворювача потужності
- Вимірювання плаваючих схем з заземленим осцилографом
Характеристики
| Bandwidth | 50 MHz |
| Attenuation | 100X, 1000X |
| Input Capacitance | 2.5 pF |
| Maximum Input Voltage | 5600 V |
| Input Impedance | 40 MΩ |
| Interface | BNC |
| Cable Length | 1.5 m |
| Series | P52xxA Series |
| Dimensions | 4.25 x 10 x 13" |
| Lead Length | 9 m |
| Operating Temperature Range | 0-40°C |
| Risetime | 7 ns |
| Type | Differential Probe |
| Warranty | 1 Year |
