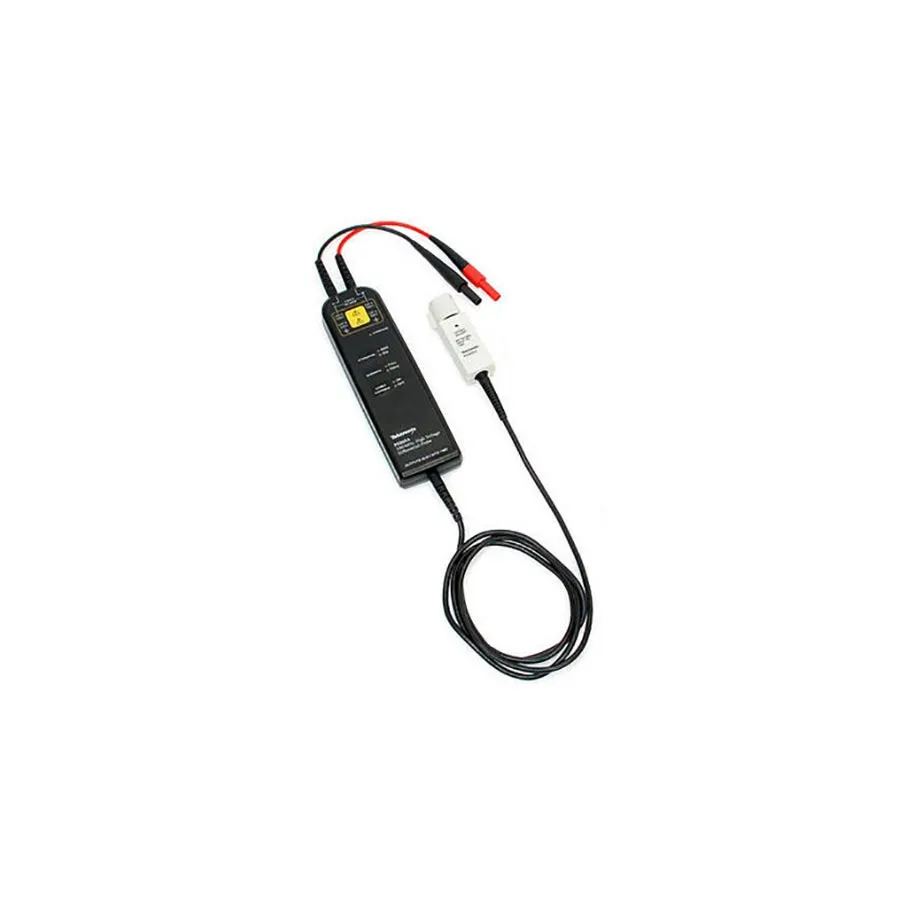

Tektronix P5205A високовольтний диференціальний зонд
Tektronix P5205A High-Voltage Differential Probe
Tektronix P5205A 100MHz active differential probe safely measures floating voltages up to 1.3kV with switchable 50X/500X attenuation for IGBT circuits.
Деталі продукту
| Модель | P5205A |
| Виробник | Tektronix |
| Категорія | Щупи для осцилографів |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P5205A - це 100MHz активний диференціальний зонд, спеціально розроблений для безпечного вимірювання швидко зростаючих сигналів у плаваючих схемах. З рейтингом 1,3кВ для диференціального вимірювання та ізоляцією 1кВ від землі на кожному каналі, він безпечно вимірює напруги в схемах IGBT, таких як ті, що знаходяться в приводах двигунів та перетворювачах потужності. Зонд передає інформацію про масштаб безпосередньо до сумісних осцилографів Tektronix через інтерфейс TekProbe або може використовуватися з будь-яким осцилографом при спарюванні з джерелом живлення 1103 TekProbe.
Основні характеристики
- Пропускна здатність 100MHz для захоплення швидких перехідних процесів
- Можливість вимірювання диференціальної напруги 1,3кВ
- Ізоляція 1кВ від землі на канал
- Перемикаємо послаблення 50X/500X
- Інтерфейс TekProbe для прямої інтеграції з осцилографом
- Відмінна вірність сигналу та безпечне підключення до IC та шин
- Живлення забезпечується через інтерфейс TekProbe
Застосування
- Вимірювання напруги схеми IGBT у приводах двигунів
- Аналіз перетворювачів та інверторів потужності
- Вимірювання плаваючої напруги в схемах перемикання на високій стороні
Характеристики
| Bandwidth | 100 MHz |
| Attenuation | 50X, 500X |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 1300 V |
| Input Impedance | 10 MΩ |
| Interface | BNC |
| Cable Length | 1.5 m |
| Series | P52xxA Series |
| Dimensions | 4.30 x 9.70 x 13.10" |
| Lead Length | 9 m |
| Operating Temperature Range | 0-40°C |
| Risetime | 3.5 ns |
| Type | Differential Probe |
| Warranty | 1 Year |
