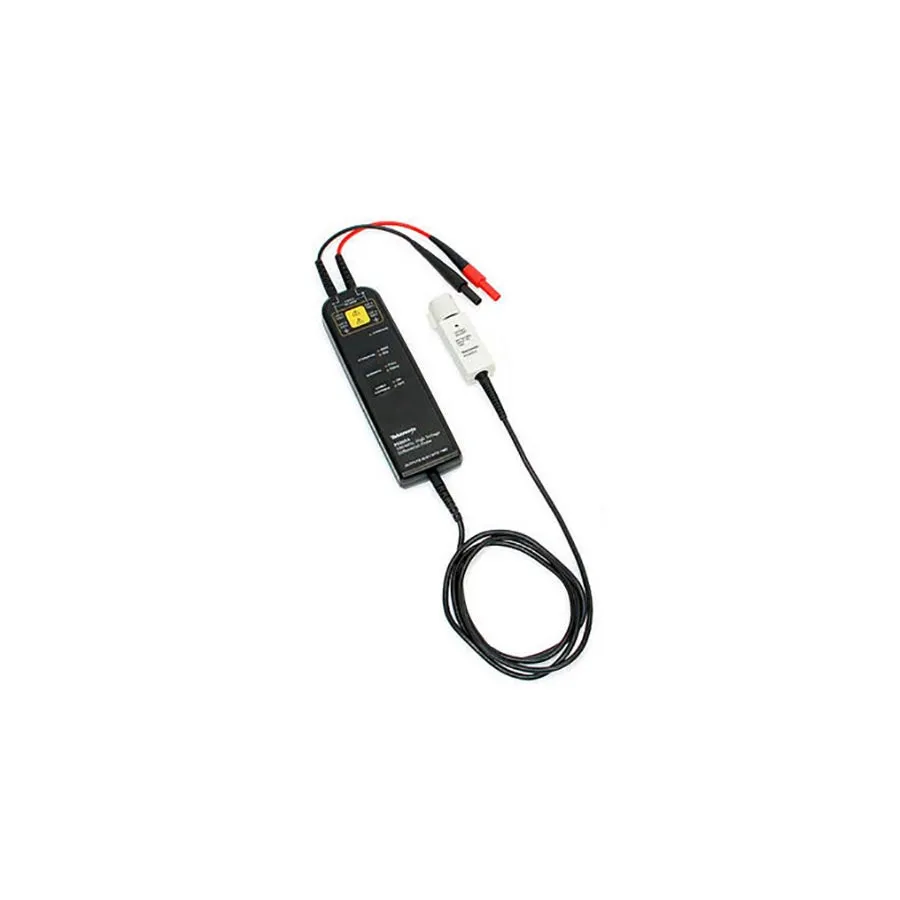

Tektronix P5202A високовольтний диференціальний пробник
Tektronix P5202A High-Voltage Differential Probe
Tektronix P5202A is a 100 MHz active differential probe with 640 V differential rating for safe measurement in floating circuits, IGBT drives, and power converters.
Деталі продукту
| Модель | P5202A |
| Виробник | Tektronix |
| Категорія | Щупи для осцилографів |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P5202A — активний диференціальний пробник 100 MHz, призначений для безпечного вимірювання швидко зростаючих сигналів у схемах із плавучим потенціалом. Здатний вимірювати диференціальні напруги до 640 В, він особливо підходить для тестування схем IGBT у приводах двигунів та силових перетворювачах, де традиційні плаваючі вимірювання були б небезпечними. Пробник оснащений інтерфейсом Tektronix TekProbe®, який автоматично передає інформацію масштабування пробника сумісним осцилоскопам.
Основні характеристики
- Смуга пропускання 100 MHz
- Диференціальна напруга ±640 В (ослаблення 200X)
- 450 В на землю (350 В CAT II) на канал
- Вибір ослаблення 20X / 200X
- Активний дизайн з відмінною якістю сигналу
- Інтерфейс TekProbe® для автоматичного масштабування
- Живлення через інтерфейс TekProbe або опціональний блок живлення 1103
Застосування
- Тестування схем IGBT у приводах двигунів та інверторах
- Вимірювання силових перетворювачів та джерел живлення
- Отримання сигналів у схемах із плавучим потенціалом
- Вимірювання швидких перехідних процесів в додатках із комутацією
Комплектація
- 2 гачки
- 2 затискачі крокодил
- 2 затискачі з гвинтом
- 2 кабелі розширення
Характеристики
| Bandwidth | 100 MHz |
| Attenuation | 20x, 200x |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 640 V |
| Input Impedance | 5 MΩ |
| Interface | TekProbe |
| Cable Length | 1.5 m |
| Series | P52xxA Series |
| Dimensions | 13 x 10 x 4.25" |
| Lead Length | 9 m |
| Operating Temperature Range | 0-40°C |
| Risetime | 3.5 ns |
| Type | Differential Probe |
| Warranty | 1 Year |
