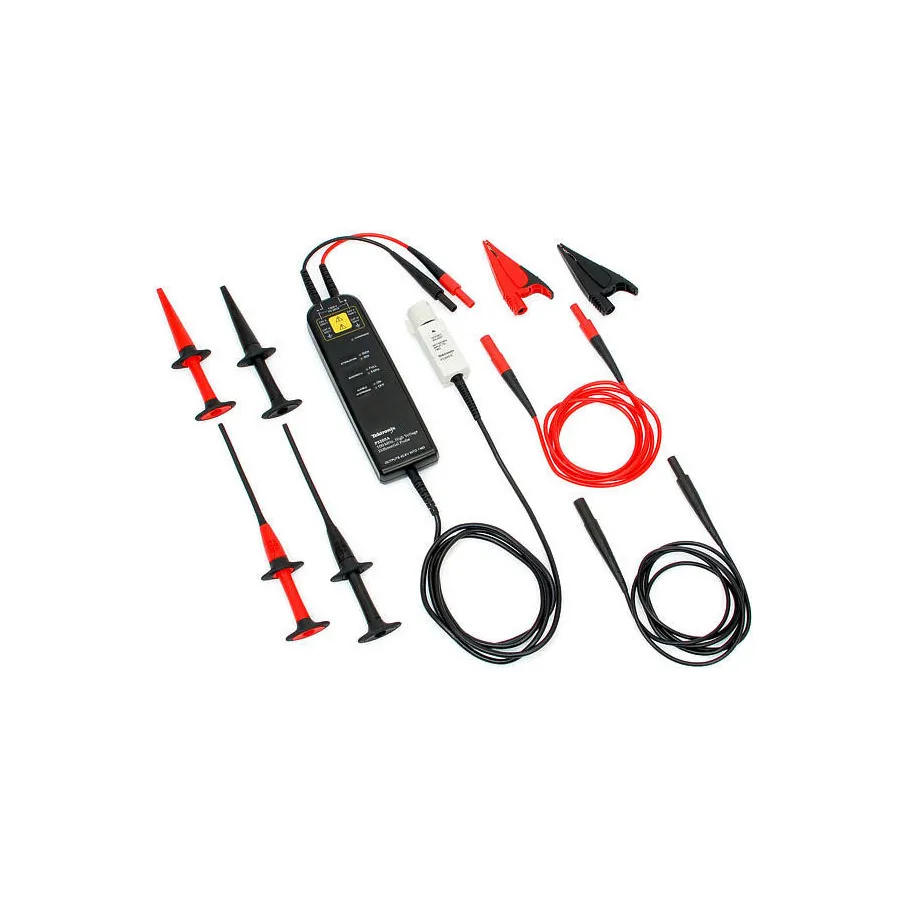

Tektronix P5200A диференціальний зонд високої напруги
Tektronix P5200A High-Voltage Differential Probe
Запитати ціну
Tektronix P5200A — an active differential oscilloscope probe rated for 1.3 kV differential and 1 kV to ground, with 50 MHz bandwidth for floating circuit measurements.
Деталі продукту
| Модель | P5200A |
| Виробник | Tektronix |
| Категорія | Щупи для осцилографів |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P5200A — активний диференціальний зонд, який забезпечує безпечне вимірювання плаваючих схем без заземлення осцилографа. Він перетворює плаваючі сигнали на низькі напружені сигнали з посиланням на землю для відображення на будь-якому заземленому осцилографі. З рейтингом 1.3 kV диференціала, 1 kV до землі для кожного каналу та смугою пропускання 50 MHz, він забезпечує відмінну вірність сигналу та безпеку для вимірювання високої напруги.
Основні характеристики
- 1.3 kV диференціала / 1 kV до землі (кожний канал)
- Смуга пропускання 50 MHz
- Перемикаюче послаблення 50X та 500X
- Сертифіковано UL 3111-1 та IEC 1010
- Інтерфейс TekProbe для автоматичного спілкування масштабу з сумісними осцилографами
- Живлення від адаптера 9 VDC
- Відмінна вірність сигналу для безпечних плаваючих вимірювань
- Легке з'єднання з IC та шинами
Застосування
- Вимірювання плаваючих схем
- Тестування інтегральних схем (IC)
- Вимірювання шин
- Аналіз сигналів високої напруги без заземлення осцилографа
- Аналіз схем силової електроніки та приводів
- Аналіз схем керування двигуном та комутацією
Характеристики
| Bandwidth | 50 MHz |
| Maximum Input Voltage | 1000 V |
| Type | Differential Probe |
| Attenuation | 50X, 500X |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 1300 V |
| Input Impedance | 10 MΩ |
| Interface | BNC |
| Cable Length | 1.5 m |
| Series | P52xxA Series |
| Dimensions | 12.50 x 5.25 x 14.75" |
| Lead Length | 9 m |
| Operating Temperature Range | 0-40°C |
| Risetime | 7 ns |
| Warranty | 1 Year |
