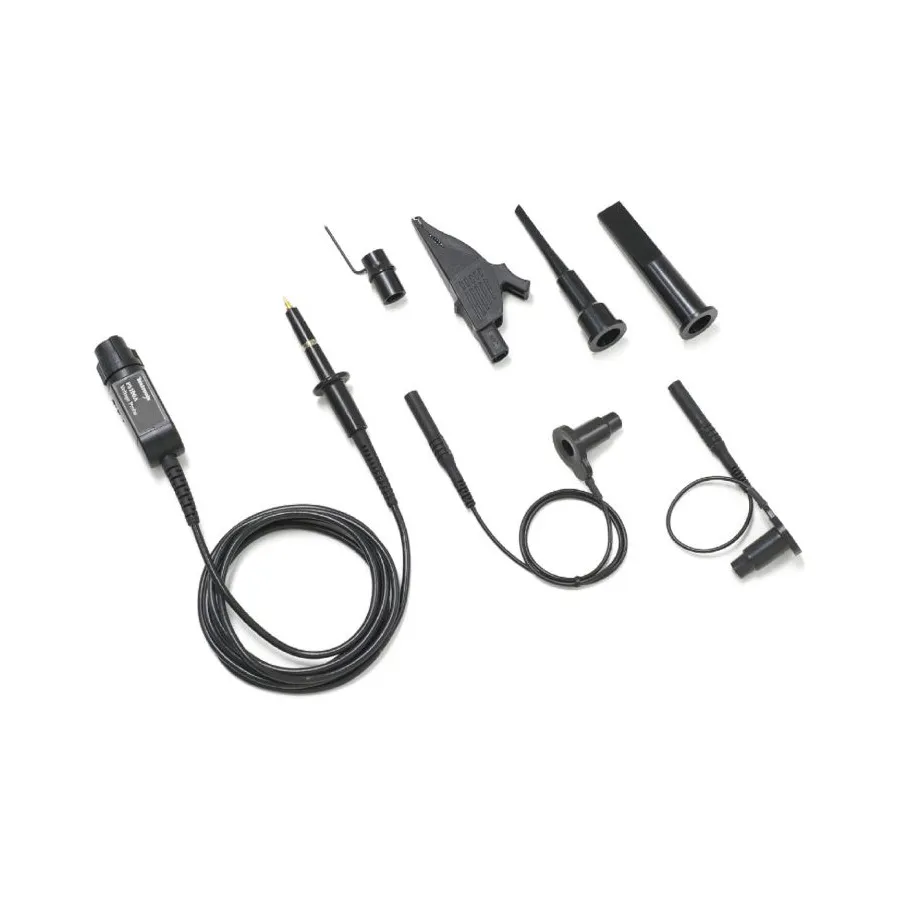

Tektronix P5100A-PKG High-Voltage Probe 10-Pack

Огляд

Tektronix P5100A-PKG — набір з 10 пасивних зондів для осцилографа високої напруги, призначених для вимірювань з низькою вхідною ємністю на вищих частотах. Кожний зонд P5100A розраховий на 2.5 kV та забезпечує смугу пропускання 500 MHz, що робить цей набір економічно вигідним для лабораторій та тестових установок, які потребують кількох зондів для одночасних вимірювань.

Основні характеристики

• Набір з 10 зондів P5100A
• Смуга пропускання від постійного струму до 500 MHz для кожного зонда
• Рейтинг 2.5 kV піку / 1 kV RMS CAT II на кожний зонд
• Послаблення 100X з кодуванням показань
• Низька вхідна ємність (номінально 2.5 pF для кожного зонда)
• Компенсується для узгодження з вхідними ємностями осцилографа 7-30 pF
• Кожний зонд включає різноманітні гвинтові аксесуари

Застосування

• Проектування та аналіз джерел живлення
• Проектування та тестування приводів двигунів
• Схеми електронного балласту
• Вимірювання силових напівпровідників
• Схеми керування режимом комутації
• Системи UPS
• Перетворювачі потужності

Комплектація

• Гак великий на кожний зонд
• Гак малий на кожний зонд
• Провід заземлення 6 дюймів на кожний зонд
• Провід заземлення 18 дюймів на кожний зонд
• Пружина заземлення на кожний зонд
• Затискач «крокодил» на кожний зонд
• Інструмент для регулювання
• Кольорові смуги
• Інструкція користувача
