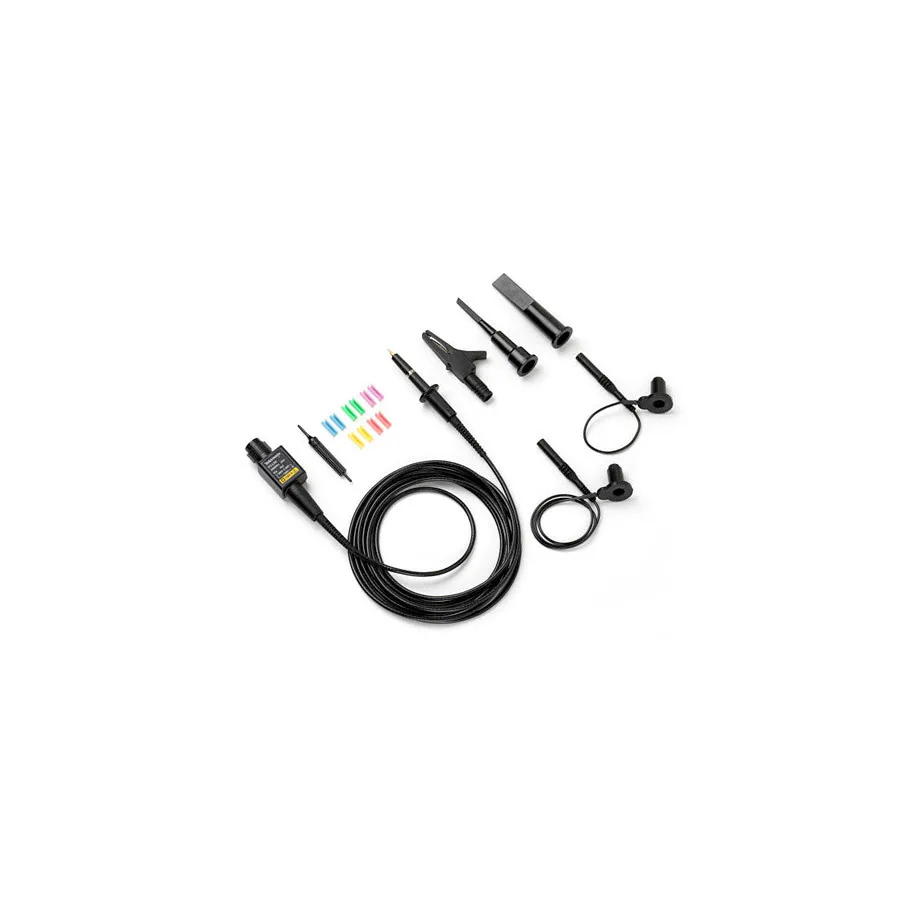

Tektronix P5100A High-Voltage Passive Probe
Tektronix P5100A пасивний зонд високої напруги
Запитати ціну
Tektronix P5100A — a high-voltage passive oscilloscope probe rated for 2.5 kV, featuring 500 MHz bandwidth, 100X attenuation, and low capacitance for RF applications.
Деталі продукту
| Модель | P5100A |
| Виробник | Tektronix |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P5100A — пасивний зонд для осцилографа високої напруги, призначений для вимірювань з низькою вхідною ємністю на вищих частотах. Із рейтингом 2.5 kV та смугою пропускання 500 MHz, він добре підходить для проектування джерел живлення, аналізу приводу двигуна та інших застосувань, які вимагають вимірювання високої напруги з відмінною вірністю сигналу.
Основні характеристики
- Смуга пропускання від постійного струму до 500 MHz
- Рейтинг 2.5 kV піку / 1 kV RMS CAT II
- Послаблення 100X з кодуванням показань
- Низька вхідна ємність (номінально 2.5 pF)
- Компенсується для узгодження з вхідними ємностями осцилографа 7-30 pF
- Різноманітні гвинтові аксесуари для гнучких з'єднань
Застосування
- Проектування та аналіз джерел живлення
- Проектування та тестування приводів двигунів
- Схеми електронного балласту
- Вимірювання силових напівпровідників
- Схеми керування режимом комутації
- Системи UPS
- Перетворювачі потужності
Комплектація
- Гак великий
- Гак малий
- Провід заземлення 6 дюймів
- Провід заземлення 18 дюймів
- Пружина заземлення
- Затискач «крокодил»
- Інструмент для регулювання
- Кольорові смуги
- Інструкція користувача
Характеристики
| Bandwidth | 500 MHz |
| Attenuation | 100X |
| Input Capacitance | 2.5 pF |
| Maximum Input Voltage | 2.5 kV |
| Cable Length | 2 m |
| Series | P-Series |
| Dimensions | 2.25 x 4 x 12" |
| Input Impedance | 40 MΩ |
| Risetime | 0.7 ns |
| Series Compatibility | 2 Series MSO |
| Type | Passive Probe |
