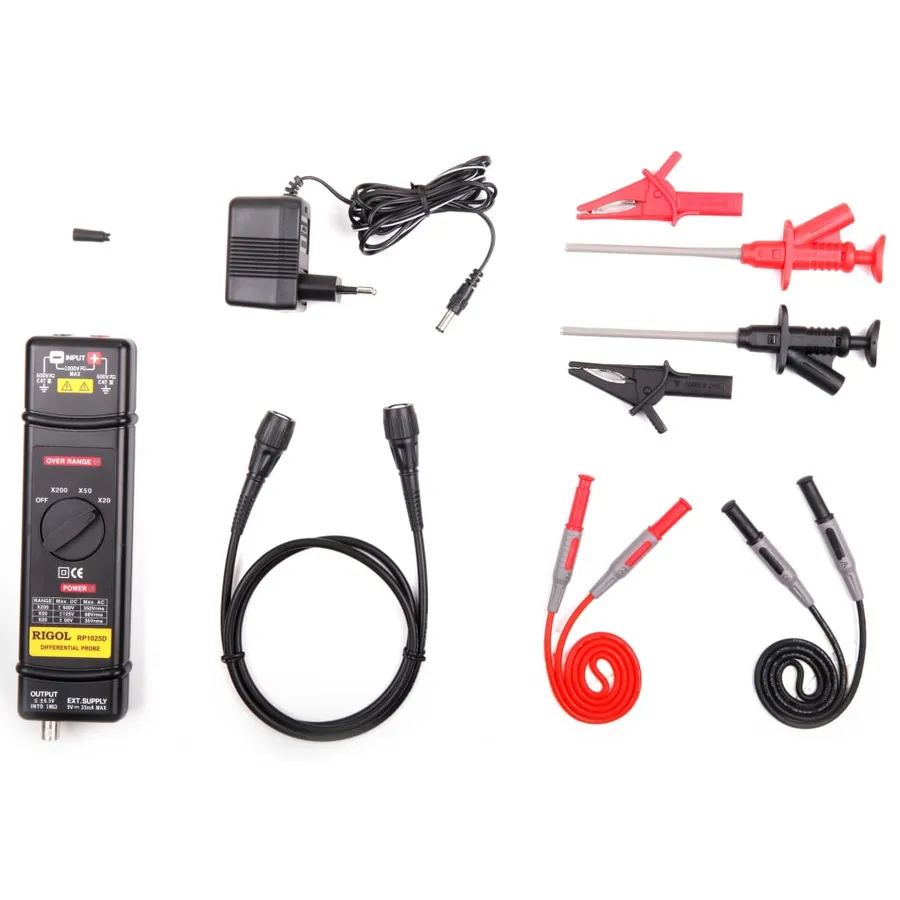

RIGOL RP1025D High Voltage Differential Probe
RIGOL RP1025D дифференціальний пробник високої напруги
Запитати ціну
RIGOL RP1025D is a high-voltage differential probe with DC to 25 MHz bandwidth, 1400 Vpp maximum differential input, and 50 Ω output impedance.
Деталі продукту
| Модель | RP1025D |
| Виробник | RIGOL |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Дифференціальний пробник RIGOL RP1025D призначений для перетворення дифференціальних вхідних напруг до 1400 В пік-пік у низьковольтні сигнали, придатні для відображення на осцилографі. З максимальною частотною характеристикою 25 МГц цей пробник ідеальний для великомасштабних електричних тестів та НДДКР. RP1025D може використовуватися з осцилографами загального призначення та забезпечує точні дифференціальні вимірювання у різних діапазонах частот.
Основні характеристики
- Смуга пропускання: постійний струм на 25 МГц (-3 дБ)
- Максимальна дифференціальна вхідна напруга: 1400 В
- Вхідний опір: 4 МΩ/1,2 пФ (дифференціальна)
- Вихідна напруга: ±6,5 В
- Вихідний опір: 50 Ω
- Час наростання: 14 нс
- Максимальна напруга до землі: 600 В RMS
Застосування
- Вимірювання дифференціальної високої напруги
- Тестування електроніки енергії
- Тестування двигуна та приводу
- Аналіз схеми блоку живлення
Характеристики
| Bandwidth | 25 MHz |
| Attenuation | 20X, 50X, 200X |
| Input Capacitance | 1.2 pF |
| Maximum Input Voltage | 1400 V |
| Input Impedance | 4 MΩ |
| Interface | BNC |
| Series | RP1000D Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 14 ns |
| Safety Rating | CAT3 |
| Type | Differential Probe |
