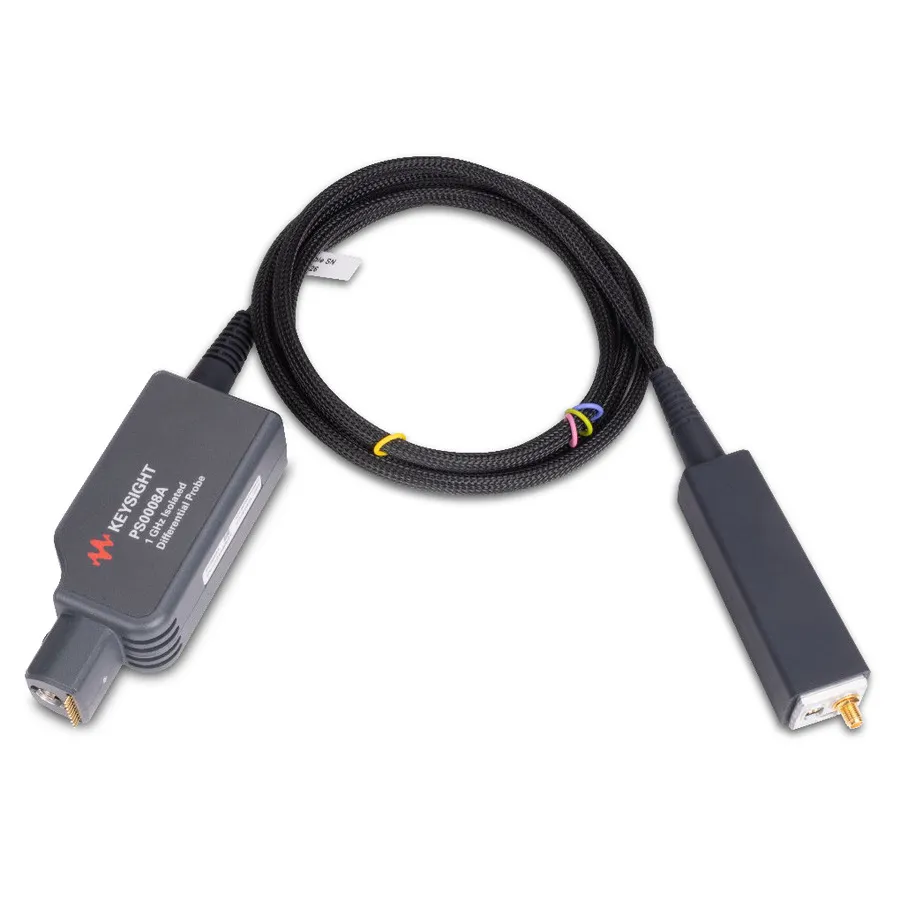

Keysight PS0008A Differential Probe Pod, 1GHz

Огляд

Keysight PS0008A — це оптично ізольований диференціальний зонд, розроблений для безпечних та точних вимірювань високої напруги. Він оснащений інтерфейсом AutoProbe 1 для безперебійної інтеграції з осцилографами Keysight Infiniium та InfiniiVision. Гальванічна ізоляція між пристроєм під тестом та осцилографом запобігає замиканню по землі та дозволяє вимірювання плаваючих вузлів з синфазною напругою до 60,000 В.

Основні характеристики

• Пропускна здатність 1 ГГц (-3 дБ)
• Оптична ізоляція для безпеки та стійкості до шумів
• Високий коефіцієнт зменшення синфазного сигналу: >180 дБ DC, >85 дБ на 100 МГц, 80 дБ на 1 ГГц
• Точність диференціального DC посилення: ±3% помилка напруги зміщення DC
• Інтерфейс AutoProbe 1 для автоматичного розпізнавання осцилографом
• Підтримка до 8 змінних типів зондуючих наконечників (продаються окремо)
• Вихідний імпеданс 50 Ω
• Вхідний імпеданс 10 МΩ // 3 pF
• Потребує тримача зонда для роботи (ручне використання не рекомендується)
• Сертифікат UL
• Однорічна гарантія з опціональним розширенням на 3 або 5 років

Застосування

• Розробка напівпровідників: MOSFET, IGBT, широкосмуговий SiC/GaN транзистори
• Тестування перетворювачів потужності та інверторів
• Автомобільні системи EV та високовольтні компоненти
• Аерокосмічні та оборонні системи високої напруги
• Електроніка потужності: регульовані приводи частоти, контролери двигунів
• Фотоелектричні інвертори та вітрогенеруючі системи
• HVDC перетворювачі та системи накопичення енергії
• Перевірка відповідності безпеці та нормативним вимогам

Комплектація

• Двійопора PS0013-64701 (необхідна для роботи)
• Ключ SMA 8710-2466
