Keysight N2820A зонд струму високої чутливості

Огляд

Keysight N2820A — це зонд струму високої чутливості AC/DC, розроблений для вимірювань на високих швидкостях з допомогою осцилографа. Він має два канали, які забезпечують одночасні вихідні дані з високим та низьким коефіцієнтом підсилення для вимірювань з розширеним динамічним діапазоном, ідеально підходить для захоплення низькорівневого потоку струму та аналізу споживання енергії в сучасних пристроях, які працюють від акумулятора, та інтегральних схемах.

Основні характеристики

• Двоканальна конструкція з одночасними виходами з високим та низьким посиленням для динамічного діапазону >20 000:1
• Надчутливий діапазон вимірювання від 50 µA до 5 A
• Смуга пропускання: 3 MHz (канал збільшення), 500 kHz (канал зменшення)
• Роз'єм "make-before-break" (MBB) для швидкого зондування без перепаювання
• Надзвичайно низьке навантаження зонда для точних високошвидкісних вимірювань
• Змінні голови датчиків та аксесуари зонда для гнучкості

Застосування

• Вимірювання споживання струму бездротових та портативних пристроїв
• Характеристика підсхем та поведінка інтегральних схем
• Валідація енергоефективності та аналіз споживання електроенергії
• Використання з осцилографами Keysight Infiniium S-Series для вимірювань інтегрованого заряду

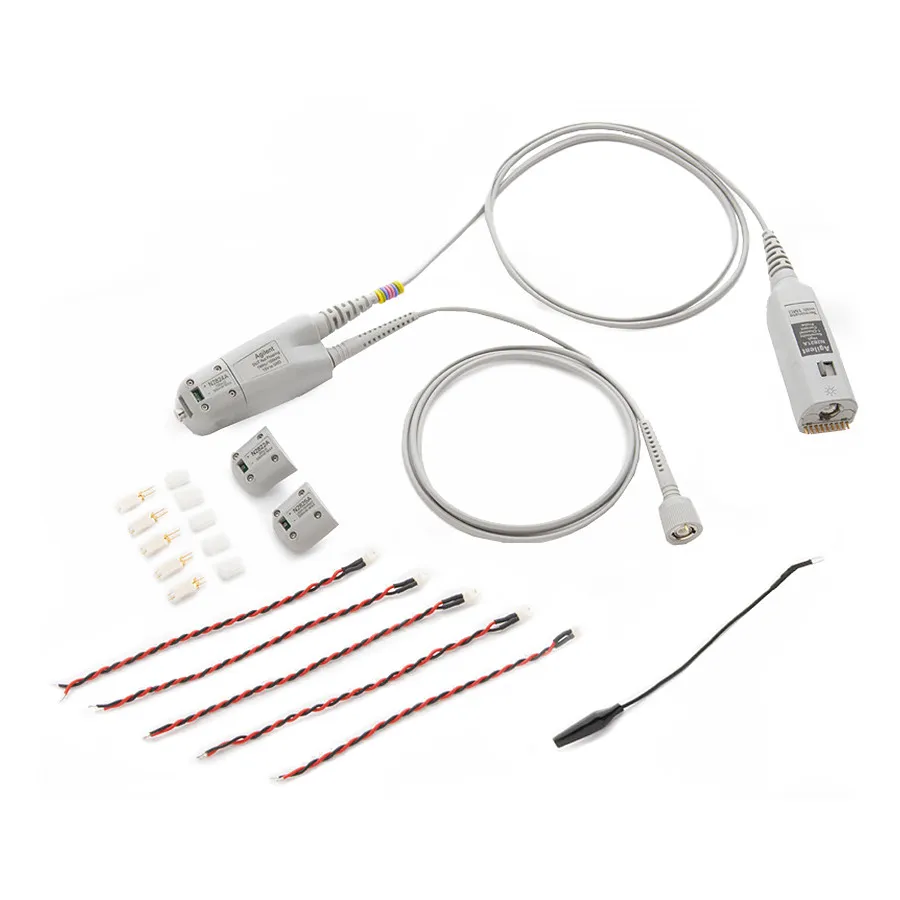

Комплектація

• 2 канали зі змінними головами датчиків
• MBB роз'ємники
• Заголовки та дроти для з'єднання
• Захисна кришка та роз'єми зонда
